Guide d'installation de DraftSight Enterprise

Article par Scott Durksen, CSWE mis à jour le 27 mars 2020

Contenu
    Article

    DraftSight est une solution de CAO 2D et 3D riche en fonctionnalités, destinée aux architectes, ingénieurs et prestataires de services de construction, ainsi qu'aux utilisateurs professionnels de CAO, aux concepteurs, aux éducateurs et aux amateurs. Il existe plusieurs niveaux de licences DraftSight. Pour les entreprises ayant plusieurs utilisateurs, DraftSight Enterprise fournit des licences en réseau pour une utilisation partagée. Le post suivant vous fournit un guide d'installation de DraftSight Enterprise.

    Guide d'installation de DraftSight Enterprise

    Deux installations sont nécessaires pour Draftsight Enterprise :

    1. Installez une application License Manager sur un serveur pour héberger les licences flottantes.
    2. Installer l'application Draftsight sur les machines clientes qui se connectent au serveur et obtenir une licence.

    Accéder au logiciel SOLIDWORKS

    Le logiciel SOLIDWORKS est disponible pour les clients du service d'abonnement SOLIDWORKS et peut être téléchargé à partir du site Web de SOLIDWORKS.

    1. Aller à https://www.solidworks.com/sw/support/downloads.htm

      Se connecter pour accéder au logiciel SOLIDWORKS

      Se connecter pour accéder au logiciel SOLIDWORKS

    2. Sur la page de connexion de l'identifiant 3DEXPERIENCE, saisissez votre adresse électronique et votre mot de passe, puis cliquez sur le bouton " Log in". Si vous n'avez pas d'identifiant 3DEXPERIENCE, cliquez sur le lien Créer votre identifiant 3DEXPERIENCE et utilisez votre adresse e-mail pour créer un compte.
    3. Vous pouvez demander à votre administrateur d'ajouter votre ID 3DEXPERIENCE au compte pour valider l'abonnement.
      DSx Client Care & Order pour les administrateurs SOLIDWORKS
    4. Lorsque vous vous êtes connecté avec succès au DSXClient, vous êtes renvoyé à la page des téléchargements sur le site web de SOLIDWORKS.
    3DEXPERIENCE ID 3DPassport

    3DEXPERIENCE ID 3DPassport Login

    PROBLÈMES ? Si vous avez des difficultés à accéder aux téléchargements SOLIDWORKS ou à créer votre identifiant 3DEXPERIENCE, veuillez contacter l'équipe d'assistance technique TriMech / Javelin pour obtenir de l'aide.

    Installation du gestionnaire de licence SolidNetWork

    Il existe deux méthodes pour héberger les licences réseau DraftSight sur un serveur : SolidNetWork License Manager (SNL) ou Dassault Systèmes License Server (DSLS). Les licences réseau SOLIDWORKS utilisent le SolidNetWork License Manager pour héberger les licences sur un serveur. Ceci peut être combiné avec des licences DraftSight Enterprise. En général, SNL est plus facile à installer et à maintenir que la méthode DSLS.

    NOTE : Cet article ne couvre que la méthode SNL.

    Nouvelle installation

    Si le gestionnaire de licences SolidNetWork n'est pas utilisé pour les licences SOLIDWORKS, le gestionnaire de licences devra être installé sur un serveur. Cliquez sur pour télécharger le gestionnaire de licences SolidNetWork. Connectez-vous avec votre identifiant 3DEXPERIENCE. Si vous n'avez pas d'identifiant 3DEXPERIENCE, créez un compte à l'aide de votre adresse électronique. Si vous avez des difficultés à accéder aux téléchargements SOLIDWORKS à l'aide de votre identifiant 3DEXPERIENCE, contactez TriMech Support pour obtenir de l'aide.

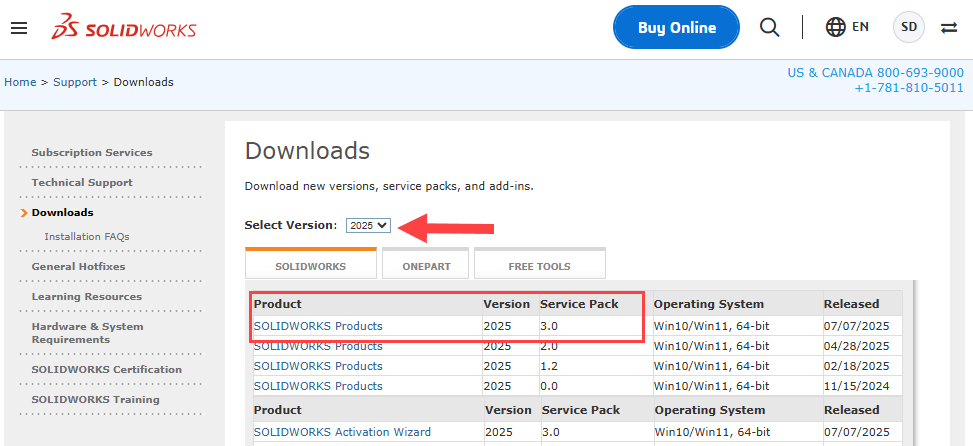

    Dans la section Téléchargements et mises à jour, choisissez la dernière version disponible. Le gestionnaire de licences est rétrocompatible, de sorte que les clients utilisant une version antérieure peuvent toujours obtenir des licences.

    Produits SOLIDWORKS - Choisissez la dernière version disponible

    Produits SOLIDWORKS - Choisissez la dernière version disponible

    Sur votre serveur, exécutez le fichier EXE téléchargé et choisissez Install Server Components > Install SolidNetWork License Manager.

    Installation du gestionnaire de licences SOLIDWORKS SolidNetWork

    Suivez les instructions pour ajouter votre numéro de série Draftsight Enterprise à 24 chiffres (commençant par 0010 ou 9010). La fenêtre suivante fournit des informations sur le serveur. Par défaut, la communication se fait par le port TCP 25734, mais cela peut être changé si nécessaire. Si des pare-feu sont présents, activez la case à cocher et le serveur utilisera également le port TCP 25735 pour la communication. Assurez-vous que tous les pare-feu autorisent le trafic entrant et sortant via les ports TCP 25734 et 25735 sur les machines client et serveur.

    Informations sur le serveur de licences et le pare-feu

    Informations sur le serveur de licences et le pare-feu

    Une fois installé, lancez le gestionnaire de licences SolidNetWork et suivez les instructions pour terminer l'activation. L'activation automatique est préférable, mais l'activation manuelle est disponible si le serveur n'a pas d'accès à Internet.

    Activation réussie de DraftSight Enterprise

    Activation réussie de DraftSight Enterprise

    Modifier l'installation existante du gestionnaire de licences SolidNetWork

    Si le gestionnaire de licences SolidNetWork est déjà installé sur votre serveur pour les licences des produits SOLIDWORKS, vous pouvez simplement modifier l'installation existante pour ajouter le numéro de série de DraftSight. Ajoutez une COMMA entre plusieurs numéros de série.

    Programmes et fonctionnalités du panneau de configuration de Windows

    Programmes et fonctionnalités du panneau de configuration de Windows

    Modifier l'installation du gestionnaire de licences SolidNetWork

    Modifier l'installation du gestionnaire de licences SolidNetWork

    Numéros de série supplémentaires du gestionnaire de licences SolidNetWork

    Numéros de série supplémentaires du gestionnaire de licences SolidNetWork

    IMPORTANT : Une fois que l'installation a été modifiée avec le nouveau numéro de série de DraftSight, le gestionnaire de licence doit être réactivé pour obtenir les licences. Voir notre article de blog Ré-activer le gestionnaire de licences SolidNetWork après avoir acheté des licences supplémentaires.

    Utilisation de la licence

    Après une activation réussie, le gestionnaire de licences SolidNetWork aura une visibilité des licences disponibles sous l'onglet Utilisation des licences.

    Gestionnaire de licences SolidNetWork Utilisation des licences

    Gestionnaire de licences SolidNetWork Utilisation des licences

    Installation du client DraftSight Enterprise

    Les fichiers d'installation de Draftsight pour les machines clientes peuvent être téléchargés à l'adresse suivante draftsight.com/download. Les fichiers d'installation sont les mêmes quel que soit le type de licence.

    Draftsight Client Télécharger

    Exécutez le programme d'installation sur chaque machine cliente. La première page vous permettra de sélectionner le type de licence. Sélectionnez SolidNetWork License (SNL).

    Type de licence d'installation de DraftSight

    Type de licence d'installation de DraftSight

    La page suivante demande le port et le nom du serveur qui héberge le gestionnaire de licences SolidNetWork. Par défaut, le port est 25734. Entrez le nom de votre propre ordinateur serveur.

    Emplacement du serveur d'installation de DraftSight

    Enfin, acceptez le contrat de licence et commencez l'installation. Une fois terminé, l'ouverture de DraftSight cherchera sur le serveur une licence disponible. Les machines clientes auront également une application SolidNetWork License Manager Client installée où les utilisateurs peuvent accéder à l'onglet License Usage pour voir le nombre de licences disponibles sur le serveur.

    REMARQUE : si un utilisateur ne parvient pas à se connecter au serveur et reçoit une erreur indiquant qu'aucune licence n'existe, certaines étapes de dépannage sont disponibles dans notre article SOLIDWORKS SolidNetWork License Manager Troubleshooting.
