Dans ce blog, nous allons discuter de la cause d'une nomenclature vide par livre dans SOLIDWORKS Electrical. J'ai vu ce problème se produire plusieurs fois, lorsque les utilisateurs ouvrent leurs rapports de nomenclature qui sont censés présenter un rapport par livre, pour découvrir que certains des rapports sont vides. Il existe quelques étapes clés pour que ces rapports se comportent correctement, mais le problème se résume à un seul mot : Emplacements.

SOLIDWORKS Electrical : Paramètres d'emplacement et de rapport pour la nomenclature

Commençons par examiner les lieux de notre projet. Il est essentiel d'organiser correctement nos emplacements afin d'éviter les maux de tête lors de la création de nos rapports. Ce menu se trouve dans l'onglet Projet électrique.

Onglet de localisation de la nomenclature vierge

Onglet Projet électrique - Emplacement

Après avoir mis de l'ordre dans nos emplacements, nous pouvons nous assurer que nos livres, ainsi que nos composants, sont correctement affectés aux emplacements nécessaires.

Onglet de localisation par livre

Onglet de localisation par livre

Maintenant que nos livres et nos composants sont assignés à leurs emplacements appropriés, nous devons nous assurer que notre rapport est configuré correctement pour permettre un rapport pour chaque livre individuel. Dans les propriétés de notre rapport, nous pouvons naviguer jusqu'à l'onglet Mise en page et nous assurer que la case "Un rapport par livre" est cochée.

Onglet de localisation par livre

Onglet de localisation par livre

Onglet Mise en page - Case à cocher "Un rapport par livre".

Onglet Mise en page - Case à cocher "Un rapport par livre".

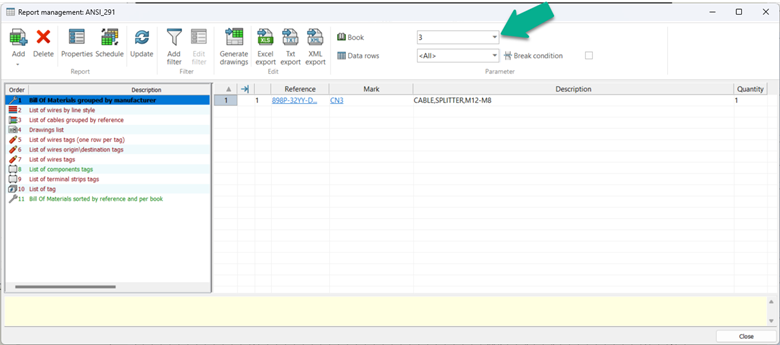

Une fois ce paramètre sélectionné, nous pouvons appliquer nos modifications et jeter un coup d'œil à nos résultats dans nos rapports de nomenclature et nous assurer qu'ils sont remplis avec les pièces du fabricant.

Rapports de nomenclature par livre

Rapports de nomenclature par livre

Nos rapports sont maintenant correctement triés par livre, et les parties du fabricant qui se déroulent dans chaque lieu sont présentes sur leurs rapports respectifs.
