Pourquoi exécuter la détection des interférences avant une étude de simulation SOLIDWORKS ?

Avant d'exécuter toute étude de simulation SOLIDWORKS, vous devez vous assurer qu'il n'y a pas d'interférence entre les différents composants d'une pièce multicorps ou d'un assemblage. Pour ce faire, vous pouvez utiliser l'outil de détection des interférences de SOLIDWORKS, disponible sous Evaluate > Interference Detection.

Recherche d'interférence volumétrique à l'aide de la commande de détection d'interférence

Si une interférence volumétrique est constatée dans le modèle, elle doit être corrigée avant de créer votre étude de simulation. La seule exception à cette règle concerne les problèmes d'ajustement serré. Si vous créez une étude d'ajustement serré, les faces de l'ajustement serré peuvent présenter une interférence volumétrique car, après l'application du contact de l'ajustement serré, ces faces entreront en contact pour coïncider, soit par expansion, soit par rétraction (il n'y a donc pas d'interférence volumétrique dans ce cas). C'est la raison des contraintes internes créées par le contact de l'ajustement serré.

Après avoir vérifié l'interférence volumétrique, vous voulez vérifier les faces coïncidentes en cochant l'option "Treat coincident as interference" dans la commande Interference Detection.

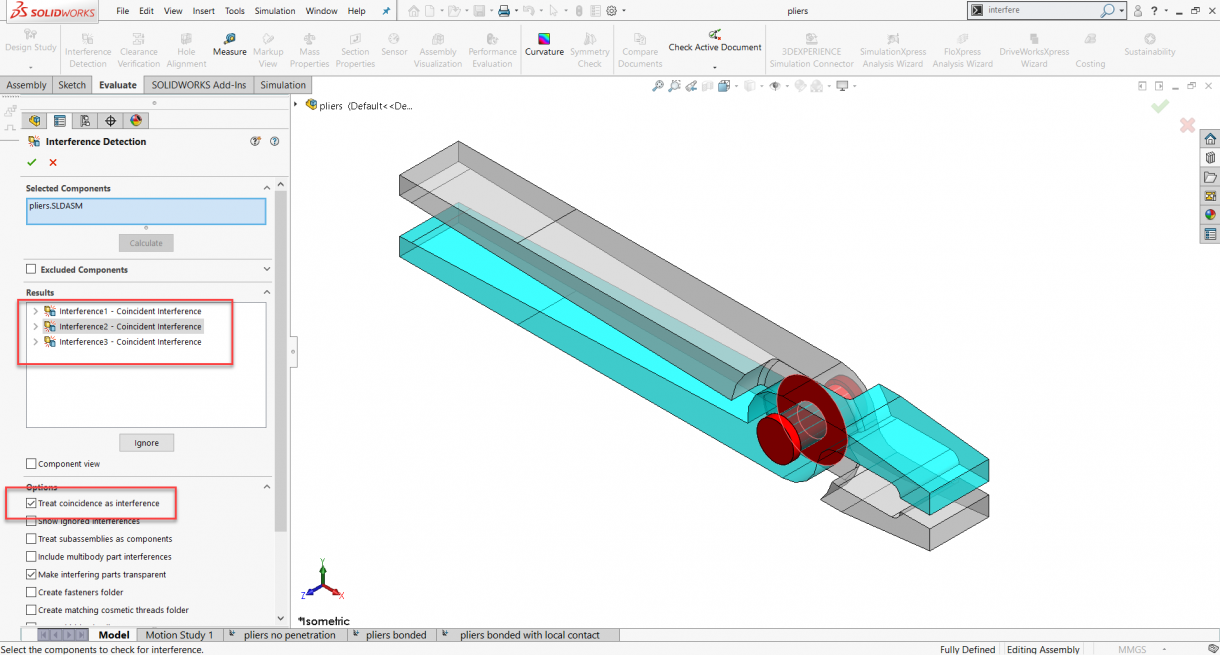

Recherche de visages coïncidents à l'aide de la commande de détection d'interférence

Ces faces coïncidentes sont importantes puisque la condition de contact global et le contact du composant seront appliqués aux faces initialement en contact dans votre modèle.
