SOLIDWORKS PDM 2020 Child Reference State Conditions

Article de Justin Williams mis à jour le 10 octobre 2019

Article

Dans SOLIDWORKS PDM 2020, nous avons la possibilité de définir des conditions d'état de référence enfant, afin d'empêcher les fichiers parents d'être transférés avant que toutes les conditions ne soient remplies. Dans l'exemple que nous allons utiliser dans cet article, nous avons l'assemblage parent ; Light.SLDASM et nous voulons nous assurer que l'assemblage n'est pas transféré à travers Submit for Approval avant que toutes ses pièces de référence enfant et sous-assemblages ne soient approuvés... de cette façon, l'assemblage et le dessin peuvent être reconstruits et mis à jour avant d'être approuvés.

Comment définir les conditions de l'état de référence de l'enfant

Dans cet exemple, utilisons la configuration du coffre-fort par défaut. Le flux de travail CAO correspondant est le flux de travail par défaut, et nous voulons que tous les fichiers enfants soient dans l'état Approuvé avant que le parent ne puisse passer par la fonction Soumettre pour approbation.

  • Outil d'administration > Flux de travail > Flux de travail par défaut
Flux de travail par défaut

Flux de travail par défaut

Nous souhaitons empêcher l'assemblage parent de passer par la transition Soumettre pour approbation . Nous allons donc modifier les propriétés de la transition et ajouter une condition.

  • Wokflow par défaut > Soumettre pour approbation
    • Conditions
Soumettre pour approbation

Soumettre pour approbation

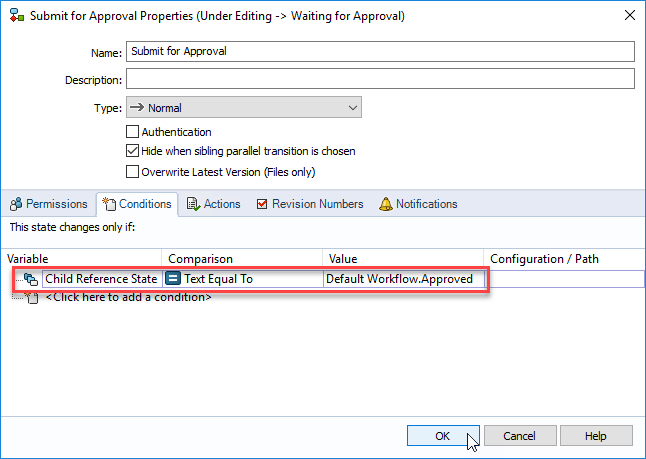

  • Conditions > <Click here to add a condition>
    • Variable = Référence enfant État actuel
    • Comparaison = Texte égal à
    • Valeur = Default Workflow.Approved
Workflow par défaut.Approuvé

Workflow par défaut.Approuvé

Sous Configuration / Chemin d'accès, nous pourrions utiliser des caractères génériques et spécifier un nom de fichier ou un modèle, etc., par exemple "%.sldprt" pour limiter cette condition aux fichiers partiels, mais pour cet exemple, nous laisserons le champ vide pour l'appliquer aux fichiers de référence enfants. tous fichiers de référence enfants.

  • Cliquez sur OK, puis sur Enregistrer et fermer le flux de travail.

Succès ! Le résultat est le suivant : nous ne pouvons pas faire passer l'assemblage Light tant que toutes les références enfant correspondantes ne sont pas dans l'état Approuvé.

ne peut pas faire passer l'assemblage Light tant que toutes les références enfant correspondantes ne sont pas dans l'état Approuvé.

La transition de l'assemblage Light est impossible tant que toutes les références enfant correspondantes ne sont pas dans l'état Approuvé.

Cela m'a époustouflé ! Où puis-je en savoir plus sur la personnalisation du flux de travail pour accroître l'efficacité ?

Merci de poser la question, ici à Javelin nous offrons un cours d'administration de SOLIDWORKS PDM où la création de flux de travail et des fonctionnalités telles que la création d'un système de numérotation automatique des révisions et bien plus encore sont couvertes en détail, vous aidant à personnaliser la chambre forte aux besoins spécifiques de votre entreprise, et permettant à la chambre forte de faire le travail sans que vous ayez à le faire.
