Propriétés du fichier SOLIDWORKS eDrawings 2021

Article par James Swackhammer mis à jour le 28 novembre 2020

Article

Le "e" non majuscule sur les eDrawings vous dérange-t-il aussi ? Eh bien, il s'agit d'un changement qui n'a pas été intégré à SOLIDWORKS 2021. Cependant, il y a un tas de nouvelles améliorations et l'une d'entre elles dont j'aimerais parler est l'inclusion des propriétés de fichier.

À partir de 2021, eDrawings peut désormais lire les propriétés de fichier et les propriétés spécifiques de configuration des pièces et des assemblages. Cette fonction est particulièrement utile pour consulter rapidement le type de matériau, le poids et toute autre propriété de fichier utilisée par votre entreprise. Les pièces ou assemblages enregistrés en dernier affichent tous les détails.

Lorsque l'application et le fichier sont ouverts, une nouvelle icône semblable à celle de SOLIDWORKS apparaît dans le coin inférieur droit. Si vous cliquez dessus, vous verrez apparaître les propriétés du fichier personnalisé et vous pourrez basculer entre les propriétés du fichier spécifique à la configuration. Pour le désactiver, il suffit de cliquer à nouveau sur le bouton.

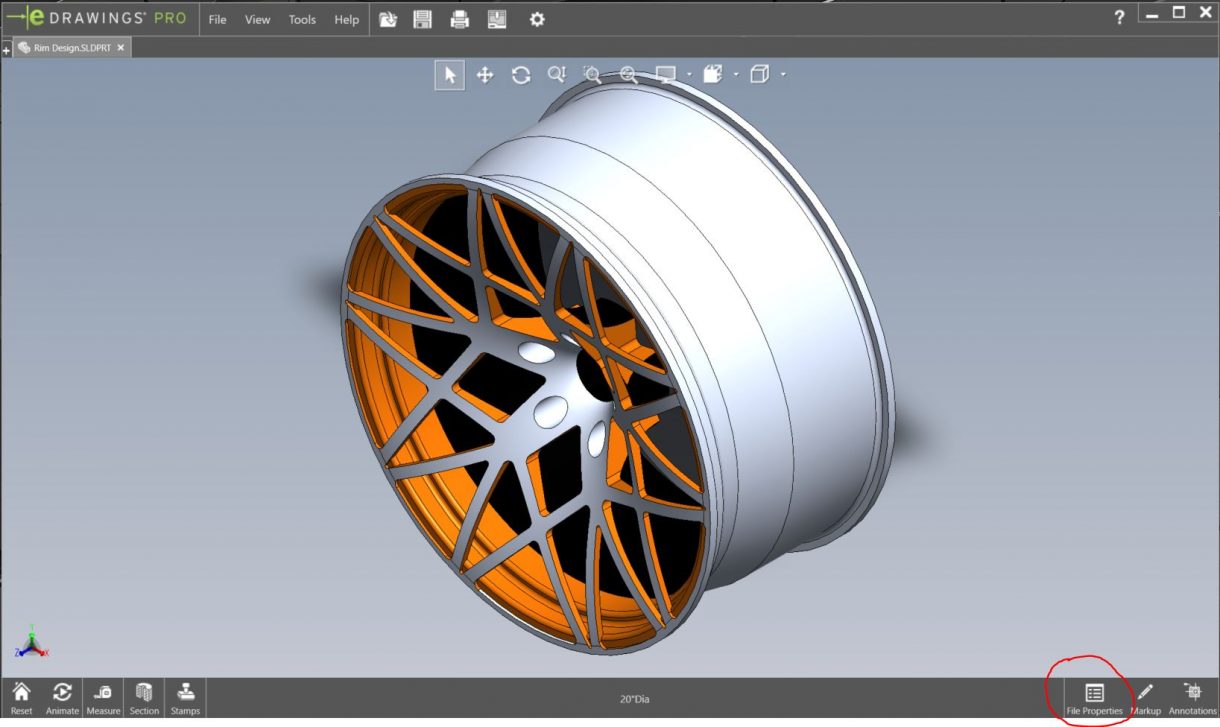

Tout en bas à droite se trouvent les propriétés du fichier.

Tout en bas à droite se trouvent les propriétés du fichier.

Limites des propriétés du fichier eDrawings

Il y a quelques limitations à cela, car nous ne sommes pas encore en mesure de modifier les configurations dans eDrawings. Cela ne fonctionne pas non plus avec les pièces individuelles de soudure. Le dernier endroit où cela ne fonctionne pas est l'eDrawings mobile, car cela pourrait être temporaire et une mise à jour en attente pourrait arriver pour l'application Android et IOS.

Propriétés du fichier personnalisé des pièces/assemblages SOLIDWORKS

Propriétés du fichier personnalisé des pièces/assemblages SOLIDWORKS

Propriétés spécifiques à la configuration

Propriétés spécifiques à la configuration

Pour une présentation très intéressante de l'assemblage eDrawings, veuillez consulter cet article
