Rapports de simulation SOLIDWORKS

SOLIDWORKS Simulation offre un moyen automatique d'exporter vos résultats vers un document Word. Le document est basé sur un modèle Word qui extrait une grande quantité de données de votre étude. Par conséquent, Microsoft Office doit être installé sur l'ordinateur. Le rapport comprend des éléments tels que les propriétés du maillage, les propriétés des matériaux, les tracés de contraintes, etc.

Générer un rapport

Une fois l'étude terminée, vous pouvez utiliser les outils de rapport à partir du CommandManager.

Outils de rapport de simulation SOLIDWORKS

Si vous souhaitez capturer une vue/orientation ou un fichier image spécifique, vous pouvez utiliser l'option "Inclure une image dans le rapport". Vous pouvez spécifier l'emplacement de cette image dans le rapport à partir de la liste déroulante "Section :".

Simulation SOLIDWORKS Inclure une image dans le rapport

Options du rapport

Pour personnaliser les sections à publier par défaut et les informations communes à inclure, vous pouvez le faire au préalable sous Simulation > Options de simulation > Options par défaut > Rapports.

Options par défaut du rapport de simulation SOLIDWORKS

Lorsque vous procédez à la publication du rapport, vous disposez toujours des mêmes options à modifier si nécessaire, mais les options par défaut peuvent vous faire gagner du temps.

Rapport de publication de SOLIDWORKS Simulation

Exemple de rapport

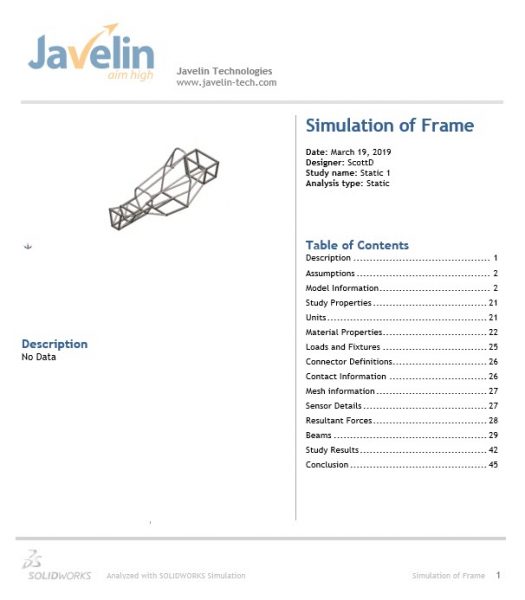

La première page du rapport présente une capture d'écran du modèle et une table des matières avec des références croisées. De nombreuses pages de données sont fournies, mais vous trouverez ci-dessous l'un des tracés de déplacement et la capture d'écran que nous avons incluse.
