Comment afficher les points/points de connexion pour les symboles et les fils dans SOLIDWORKS Electrical ?

Certains utilisateurs de SOLIDWORKS electrical aiment afficher les points de connexion dans leurs projets électriques pour les symboles et les fils, mais d'autres ne le font pas. Les points/points de connexion pour les symboles et les fils peuvent être activés ou désactivés au niveau du projet ou spécifiquement pour chaque symbole.

Points de connexion ON Points de connexion OFF

Contrôler les points de connexion au niveau du projet :

• Pour activer les points de connexion de tous les symboles et fils de votre projet électrique, allez dans l'onglet Projet > Configurations > Projet.
• Cela lance la boîte de dialogue de configuration du projet
• Dans l'onglet graphique, l'affichage des points de connexion du symbole peut être contrôlé par des options d'affichage déroulantes : jamais, toujours, quand il est connecté et quand il n'est pas connecté.
• En outre, les points de connexion des fils peuvent être activés ou désactivés à l'aide de la case à cocher.

Ce faisant, nous pouvons afficher ou masquer les points de connexion de tous les symboles et fils utilisés dans un projet.

Niveau du projet - Contrôle des points de connexion

Contrôlez les points de connexion pour chaque symbole :

D'autre part, nous pouvons également contrôler l'affichage des points de connexion pour chaque symbole, et ce de deux manières :

Méthode 1 :

• Tout d'abord, on peut y accéder par l'onglet Bibliothèque du ruban > Cliquez sur Gestionnaire de symboles > Cela ouvre la boîte de dialogue du gestionnaire de symboles.
• Cliquez avec le bouton droit de la souris sur n'importe quel symbole > cliquez sur propriétés OU sélectionnez un symbole et cliquez sur propriétés dans l'onglet de gestion du gestionnaire de symboles.
• Cela lance la boîte de dialogue des propriétés du symbole
• Dans la partie inférieure, vous pouvez activer ou désactiver l'affichage des points de connexion.

Accès aux points de connexion par la bibliothèque

Méthode 2 :

• Deuxièmement, si nous avons déjà utilisé le symbole dans notre dessin, cliquez avec le bouton droit de la souris sur le symbole > cliquez sur le symbole> ouvrir le symbole > ceci ouvre le symbole dans le fichier .dwg et sur le côté droit, la section des propriétés.

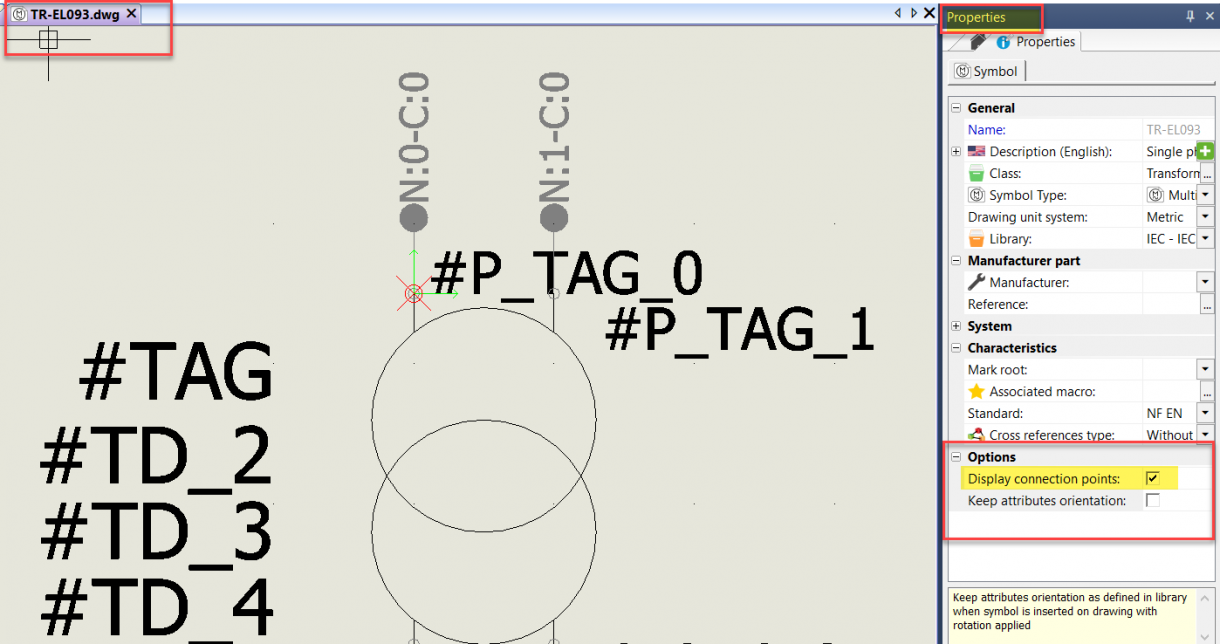

Accès aux points de connexion par les propriétés du symbole dans un dwg

Ainsi, nous pouvons contrôler l'affichage ou le masquage des points de connexion pour chaque symbole dans nos dessins électriques.
