Intégration de SOLIDWORKS Electrical à SOLIDWORKS PDM 2025

SOLIDWORKS Electrical vous permet de créer rapidement des schémas, des nomenclatures, des listes de câblage et des assemblages 3D câblés afin d'accélérer la création et la validation des projets. Étant donné la rapidité avec laquelle toutes ces données peuvent être générées, il devient essentiel, peu après la mise en œuvre, de trouver des moyens d'organiser et de sauvegarder l'avancement des projets ainsi que les informations associées.

De nombreux utilisateurs de l'écosystème SOLIDWORKS choisissent d'intégrer SOLIDWORKS Electrical à SOLIDWORKS PDM pour y parvenir. Grâce aux mises à jour 2025 de SOLIDWORKS PDM, l'intégration des données de conception électrique est désormais plus fluide, plus performante et plus accessible. Dans cet article, je vais vous présenter les principaux avantages de cette intégration, vous expliquer comment connecter vos systèmes et vous présenter ce que TriMech propose pour vous aider à tirer le meilleur parti de cette connexion.

Principaux avantages de l'intégration des systèmes électriques et de gestion des données de produits (PDM)

De nombreux ingénieurs en électromécanique qui lisent ces lignes utilisent peut-être déjà des logiciels de CAO et de gestion des données techniques (PDM), mais ignorent peut-être comment ces systèmes peuvent être intégrés. Dans ce contexte, le principal avantage réside dans la possibilité de regrouper toutes vos données d'ingénierie, et pas seulement celles issues de la CAO mécanique, au sein d'un système de référence unique.

Ce faisant, vous ne vous contentez pas de stocker des fichiers sauvegardés lors de leur enregistrement, mais vous bénéficiez également de tous les autres avantages d'un système de gestion des données, tels que le contrôle de version, les workflows de validation et les fiches techniques pour vos projets électriques et vos pages, ce qui rend la recherche dans vos archives de projets plus simple que l'approche standard proposée par Electrical.

Cette intégration offre toutefois bien plus que ces fonctionnalités de base, puisqu'elle comprend des fonctionnalités spécialisées spécialement conçues pour vos projets électriques :

Gestion améliorée de la nomenclature électrique (EBOM)

SOLIDWORKS Electrical et PDM fonctionnent en synergie pour créer un document virtuel qui représente la nomenclature de votre projet, que ce soit par emplacement, par type de composant ou à l'échelle de l'ensemble du projet. Cela permet d'afficher des informations à jour sur votre projet SOLIDWORKS Electrical sans jamais avoir à ouvrir de rapports dans le logiciel.

Vue EBOM dans SOLIDWORKS PDM

Fonctionnalités d'affichage améliorées

Pour visualiser des projets SOLIDWORKS Electrical en cours sans licence, il faut installer l'Electrical Viewer. Le processus d'installation de cette visionneuse est pratiquement identique à celui de SOLIDWORKS Electrical à tous les égards, à l'exception du fait que le résultat final ne vous permettra pas de modifier les fichiers ouverts. Si cela vous semble demander beaucoup d'efforts pour simplement pouvoir visualiser un projet, vous serez heureux d'apprendre que les projets enregistrés dans PDM via l'intégration ne nécessitent pas cette installation.

Les utilisateurs et contributeurs de Vault n'ont besoin que d'un accès à SOLIDWORKS PDM pour consulter les pages de projet sous forme de fichiers eDrawings ou de PDF générés lors de l'archivage du projet. Si vous utilisez Web2 avec PDM Professional, aucune installation n'est requise !

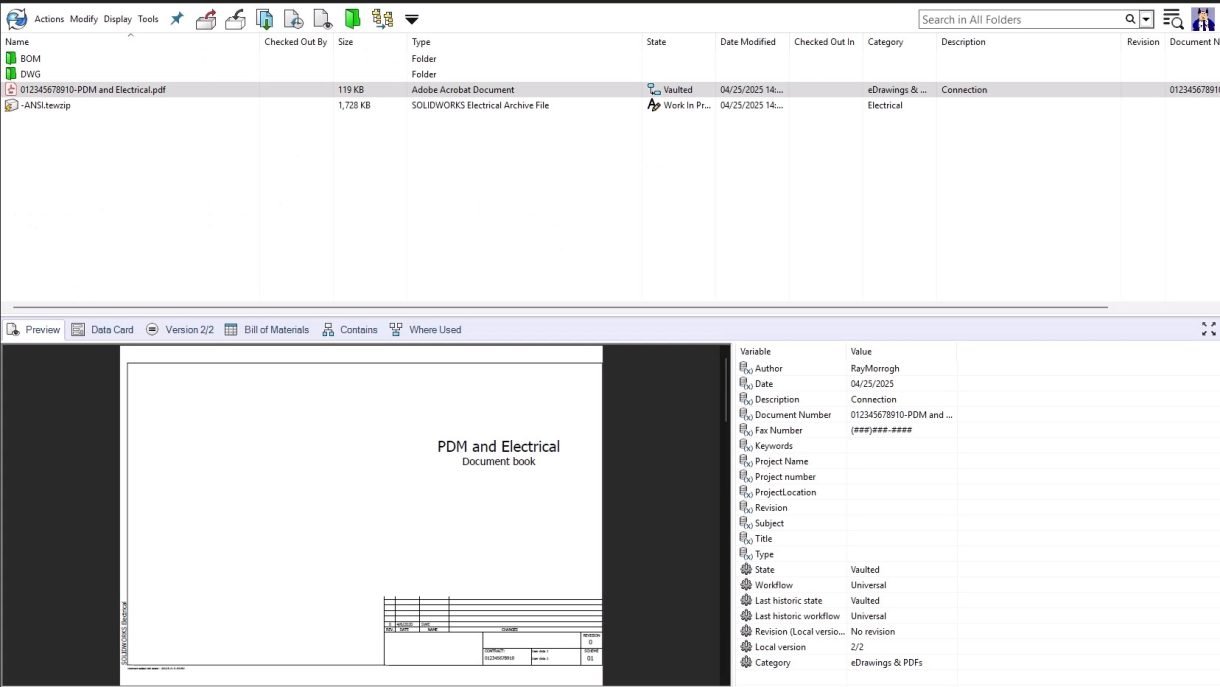

Affichage d'un projet SOLIDWORKS Electrical en cours dans PDM

Gestion des bibliothèques

La nomenclature mentionnée plus haut a été créée à l'aide d'un système de gestion de bibliothèques de composants électriques via PDM. La synchronisation de votre bibliothèque de composants électriques avec PDM permet de créer des documents virtuels pour ces composants, afin d'alimenter ces nomenclatures avec des informations précises et à jour, telles que les références et les descriptions.

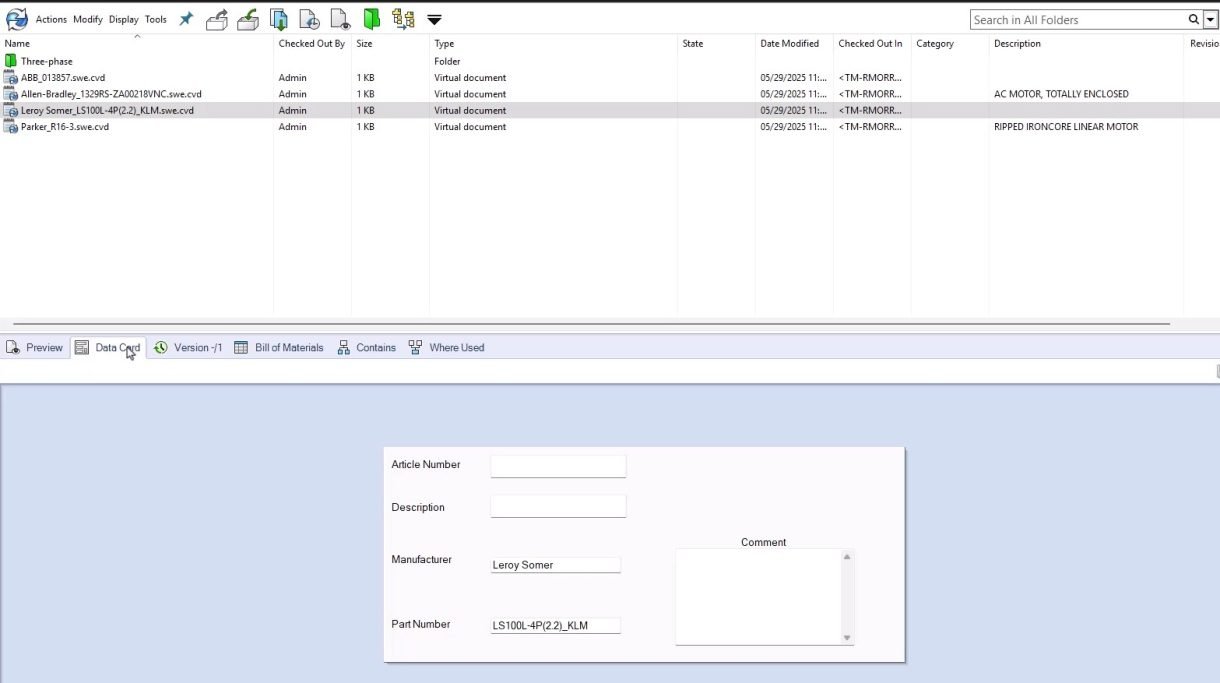

Les composants de la bibliothèque électrique sont faciles à rechercher et à intégrer dans les nomenclatures

Mappage des variables

Comme ces deux systèmes ont probablement été installés et configurés différemment, les noms des champs correspondant aux mêmes métadonnées sont sans doute différents entre Electrical et PDM. Cela ne pose aucun problème pour cette intégration, car vos paramètres vous permettent de choisir les variables équivalentes des deux côtés et de définir le sens dans lequel vous souhaitez les mapper.

Mappage variable entre le système électrique et le PDM

Comment connecter SOLIDWORKS Electrical à SOLIDWORKS PDM

Pour pouvoir accéder à toutes ces fonctionnalités, il est indispensable de disposer des licences SOLIDWORKS Electrical Schematic Professional et SOLIDWORKS PDM Professional. Bien que cela ne soit pas obligatoire, l'un des principaux avantages de SOLIDWORKS 2025 réside dans le fait que le module de connecteurs électriques est désormais intégré à PDM. Auparavant, il devait être installé séparément, mais aujourd'hui, sa configuration et sa modification sont devenues beaucoup plus simples.

Il existe plusieurs niveaux d'interconnexion entre les deux systèmes, et bien que cet article se concentre sur l'intégration du module complémentaire PDM, voici un bref aperçu des niveaux de connexion configurables depuis SOLIDWORKS Electrical :

• De base: exportez votre projet vers un dossier. C'est le réglage par défaut si vous n'utilisez aucune option avancée.
• Avancé: Ce niveau comporte 3 options sous-jacentes
  • La fonction « Update Files for PDM » effectue une sauvegarde des fichiers dans PDM, mais ne gère pas le contrôle des documents.
  • La fonction « Check In/Out » transfère automatiquement les fichiers de projet vers le système PDM dès qu'ils sont terminés.
  • Le module complémentaire SOLIDWORKS PDM, anciennement appelé « module complémentaire tiers », est le plus complet et offre un contrôle total sur les données, allant bien au-delà de la simple sauvegarde dans le coffre-fort

Configuration de la connexion entre SOLIDWORKS PDM et Electrical

C'est ici que vous sélectionnerez le coffret auquel vous vous connectez et les informations qui seront transférées depuis votre installation électrique vers ce coffret. C'est tout ce qu'il y a à configurer du côté de SOLIDWORKS Electrical.

Dans SOLIDWORKS PDM, vous configurerez les paramètres de synchronisation des bibliothèques, le mode de regroupement des nomenclatures, ainsi que le mappage des variables entre Electrical et PDM. Une fois cette étape franchie, les systèmes sont connectés et vous pouvez vous atteler aux tâches d'administration PDM nécessaires à la gestion de l'ensemble des données des projets électriques.

Utilisation de l'outil d'administration SOLIDWORKS PDM pour configurer davantage de règles de mappage

Prestations comprises dans le service d'intégration de TriMech

Le moyen le plus rapide de tirer pleinement parti des fonctionnalités de cette intégration est de confier à notre équipe d'experts la mise en place de ce service pour vous. Nous allons bien au-delà de la simple installation et des tests, en vous proposant une configuration et une mise en place complètes, comprenant notamment :

• Un modèle PDM spécialement conçu pour les nouveaux projets électriques
• Une nomenclature des composants électriques utilisés dans les projets
• Configuration du flux de travail pour les projets électriques
• Fiches techniques pour les types de fichiers électriques
• Synchronisation des bibliothèques et mappage des variables

Vous pouvez consulter tous les détails de ce service sur notre site webou en contactant votre chargé de compte local.

Pour en savoir plus sur l'intégration de SOLIDWORKS Electrical à SOLIDWORKS PDM, regardez notre webinaire à la demande ici.
