Nomenclatures électriques SOLIDWORKS dans PDM

Article de Sawyer Gara mis à jour le 10 mai 2024

Article

Tout au long de l'histoire, il y a eu de nombreuses combinaisons géniales : Le beurre de cacahuète et le chocolat, l'arc et les flèches, ou encore Shrek et l'âne. Aujourd'hui, il n'y a pas de meilleure association que celle qui consiste à combiner les informations électriques et mécaniques de notre équipe pour obtenir une image complète de ce qui se passe avec une nomenclature électrique SOLIDWORKS dans PDM.

Dans les webinaires précédents, nous avons parlé de l'utilisation de l'outil d'intégration SOLIDWORKS Electrical - SOLIDWORKS PDM pour inclure complètement les projets de schémas électriques dans le coffre-fort PDM. L'utilisation de cet outil est un excellent point de départ pour travailler sur un assemblage électromécanique complet, mais saviez-vous que nous pouvions faire plus que cela ?

Qu'est-ce que l'outil SOLIDWORKS Electrical - PDM Integration ?

La connexion entre SOLIDWORKS Electrical et SOLIDWORKS PDM utilise un connecteur spécialement conçu pour relier les deux systèmes. En bref, le connecteur permet de stocker nos projets électriques directement dans les coffres-forts SOLIDWORKS PDM existants. Cela permet non seulement d'améliorer la sécurité et la traçabilité des informations stockées dans le projet électrique, mais aussi d'offrir une visibilité supplémentaire aux autres parties prenantes. Lors d'un check-in, l'intégration PDM génère plusieurs éléments pour notre coffre-fort : une archive du projet électrique, le PDF du projet électrique et chaque feuille exportée au format DXF/DWG. Plus important encore pour ce blog, les nomenclatures seront générées pour le projet électrique ainsi que les documents virtuels PDM et seront archivés dans le coffre-fort. L'utilisation du connecteur SOLIDWORKS Electrical - PDM permet de contrôler entièrement le projet électrique dans le coffre-fort et d'utiliser de nombreuses fonctions PDM pour mieux suivre les modifications et les approbations.

SOLIDWORKS Electrical

Si vous souhaitez en savoir plus sur l'outil d'intégration Electrical - PDM, consultez ce récent webinaire !

À quoi ressemblent les nomenclatures dans le PDM ?

L'aspect final des nomenclatures est largement déterminé par la configuration du côté administratif (voir ci-dessous). Mais quelles que soient les options, nous obtiendrons un document virtuel SOLIDWORKS PDM représentant nos nomenclatures. Ces documents comprendront tous les composants et les câbles pour l'emplacement désigné. Cela signifie que les onglets Nomenclature, Contient et Où utilisé de SOLIDWORKS PDM afficheront des informations à jour sur le projet électrique. Comme nous utilisons une bibliothèque synchronisée entre SOLIDWORKS Electrical et SOLIDWORKS PDM, des numéros de pièces et des descriptions précises apparaîtront également pour les entrées de la nomenclature, ce qui permettra aux utilisateurs non électriciens de voir toutes les informations pertinentes pour un composant électrique donné.



Nomenclature dans SOLIDWORKS PDM

Nomenclature dans SOLIDWORKS PDM

Comment configurer les nomenclatures électriques SOLIDWORKS dans PDM ?

Heureusement, nous avons un certain contrôle sur la façon dont les nomenclatures sont générées dans PDM. Tout d'abord, nous pouvons trier les nomenclatures par emplacement, par type de composant ou en avoir une pour tous les composants globaux. Ce tri déterminera le nombre de fichiers de nomenclature créés et le contenu de chacun d'entre eux :

  • Le tri par emplacement créera une nomenclature pour chaque emplacement de projet électrique et énumérera les pièces et les câbles utilisés.
  • Le tri par type de composant génère trois nomenclatures totales. Une pour les pièces, une pour les câbles et une pour les faisceaux de câbles.
  • Le tri global permet d'obtenir une seule nomenclature qui inclut tout.
Paramètres de la nomenclature

Paramètres de la nomenclature

Le choix de l'option de tri des nomenclatures dépend en fin de compte de la façon dont votre équipe non électrique lira les données par rapport aux nomenclatures PDM de SOLIDWORKS. Dans le projet électrique lui-même, nous savons que nous pouvons créer nos rapports pour créer des nomenclatures dans la configuration de notre choix. Ces paramètres n'affectent que la manière dont elles sont représentées dans la chambre forte PDM.

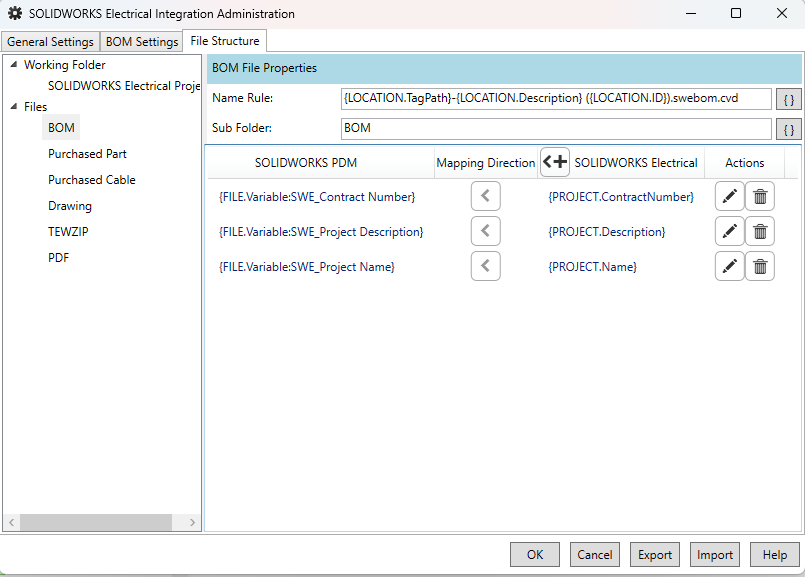

Pour aller plus loin, des options de configuration permettent de déterminer la structure discrète des fichiers dans le répertoire du projet. Dans les paramètres, des règles de dénomination peuvent être configurées pour les nomenclatures en fonction d'un grand nombre de variables électriques disponibles. Les informations relatives au projet, au livre, à l'emplacement et aux composants peuvent être extraites de SOLIDWORKS Electrical et insérées dans le nom de la nomenclature dans SOLIDWORKS PDM. Cela permet d'obtenir un contenu plus digeste du côté de SOLIDWORKS PDM, de sorte que les utilisateurs non électriciens puissent discerner le contenu de chaque nomenclature. Si nous voulons mapper des variables entre SOLIDWORKS PDM et SOLIDWORKS Electrical, l'onglet de structure de fichier peut également s'y prêter. Un utilitaire intégré permet de spécifier une variable PDM, une variable électrique et la direction dans laquelle le mappage s'effectuera.



SOLIDWORKS Administration de l'intégration électrique

SOLIDWORKS Administration de l'intégration électrique

Que dois-je faire maintenant ?

La prochaine étape vers l'intégration des nomenclatures électriques SOLIDWORKS dans SOLIDWORKS PDM consiste à étudier l'outil d'intégration SOLIDWORKS Electrical - SOLIDWORKS PDM. Contactez-nous dès aujourd'hui pour être mis en contact avec l'un de nos nombreux experts en applications spécialisés dans la connexion entre SOLIDWORKS Electrical et SOLIDWORKS PDM. Pensez également à faire appel à l'un de nos services d'implémentation de l'outil pour garantir une installation et une configuration correctes. Vous verrez que le voyage vers des assemblages électromécaniques véritablement collaboratifs est bien plus facile que vous ne le pensez !
