Maîtriser la modélisation de surfaces dans xShape et xDesign

La modélisation de surfaces dans xShape et xDesign est une compétence très utile qui permet de créer des formes très précises et la géométrie finale. La création d'un assemblage de type « puzzle » est un excellent exemple où le recours aux techniques de modélisation de surfaces peut s'avérer extrêmement pratique.

Fonctionnalités de modélisation des surfaces dans xShape

La coque en plastique a été conçue dans xShape, un outil puissant permettant de créer des formes organiques sans avoir besoin de connaître le langage de modélisation de surfaces. xShape offre un processus que l'on pourrait comparer à la sculpture de l'argile numérique. Cependant, il se peut que nous souhaitions créer d'autres éléments à partir de cette coque en plastique.

Création de géométries supplémentaires à partir de surfaces existantes

On pourrait citer comme exemple le surmoulage de certaines zones de l'ensemble de la scie sauteuse. La géométrie complexe est déjà présente dans le modèle, mais nous souhaitons exploiter les conditions existantes pour créer une géométrie supplémentaire.

Fonctionnalités de modélisation de surfaces dans xDesign

xDesign offre une multitude de fonctionnalités de modélisation de surfaces. Dans l'onglet « Surfaces », on retrouve les commandes classiques d'extrusion, de rotation, de loft, de balayage et de remplissage pour la génération de surfaces. On trouve également les commandes de maillage, de découpe, de décalage, d'extension et de surfaces régulées pour la création d'un solide étanche. N'oubliez pas que la modélisation de surfaces n'est généralement pas une fin en soi, mais plutôt une étape intermédiaire qui permet de créer le solide étanche que l'on souhaite obtenir.

Utilisation de la fonction « Supprimer une face » pour préparer le surfaçage

La commande « Supprimer une face» permet d'« ouvrir » un solide à l'aide de techniques de conception traditionnelles. Elle vous permet de supprimer des faces existantes et de créer des surfaces entièrement nouvelles à l'extérieur du modèle. Dans ce cas précis, nous pourrions utiliserla commande « Supprimer une face » et sélectionner les faces tangentes afin d'accélérer la sélection et de supprimer le capot avant de l'assemblage.

Utilisation de la commande « Supprimer une face » pour préparer la modélisation de surface

La couleur bleue indique qu'il ne s'agit plus d'un solide, mais d'une zone ouverte. À ce stade, vous pouvez utiliser des techniques classiques de modélisation de surfaces pour créer rapidement une nouvelle géométrie à l'avant du modèle. Cependant, toute nouvelle surface créée devra être fusionnée avec les surfaces existantes afin d'obtenir un modèle solide étanche.

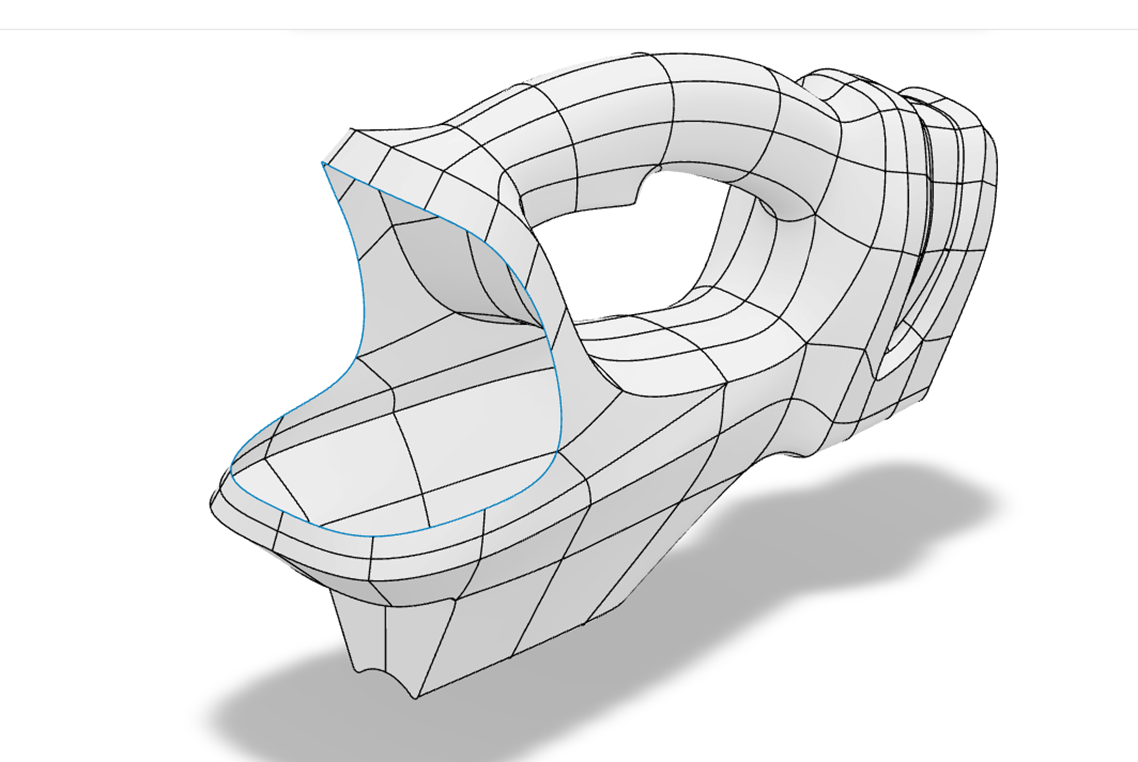

Des bords bleus pour indiquer qu'il s'agit d'une zone ouverte sur le modèle

Autres techniques pour créer des surfaces

Dans ce cas, je ne vais pas créer une nouvelle surface à l'aide d'un remplissage, d'un balayage ou d'un loft, mais plutôt décaler la région d'une distance nulle afin de copier les surfaces sur place. Ci-dessous, nous masquons la géométrie d'origine générée par xShape et affichons la surface décalée.

Épaissir une surface pour créer une géométrie solide

Nous pouvons créer rapidement un solide en exécutant la commande « Épaissir ». Cette commande permet d'épaissir le corps de surface d'une valeur définie par l'utilisateur. Si nous ne souhaitions pas obtenir une épaisseur uniforme, il faudrait alors effectuer davantage de manipulations, notamment en utilisant des lissages et des remplissages.

Quel que soit l'outil de CAO utilisé, la modélisation de surfaces a toujours été une compétence très utile. Que vous deviez créer une géométrie finale pour des processus de moulage ou que vous collaboriez avec d'autres entreprises utilisant des logiciels de CAO différents, la modélisation de surfaces facilite le processus de conception en permettant de définir le modèle mathématique de base nécessaire à la création d'une géométrie très précise.
