Utilisation de l'outil « Combine » dans SOLIDWORKS xDesign pour la conception de moules

SOLIDWORKS xDesign permet la création de fonctions avancées, notamment des opérations booléennes. L'utilisation de fonctionnalités avancées telles que l'outil « Combine » dans xDesign permet de créer rapidement une division rudimentaire entre le noyau et la cavité d'un moule destiné au moulage par injection.

SOLIDWORKS xDesign propose des outils de conception de moules plus avancés et spécialisés ; cependant, de nombreux concepteurs de moules ont recours aux opérations booléennes pour faciliter la création des features en aval. Dans notre exemple, je vais vous montrer une séparation simple à partir d'un corps de jigsaw déjà conçu. Comme on le voit ci-dessous, le boîtier du jigsaw est en bon état pour entamer le travail de conception du moule proposé, et nous pouvons commencer à travailler sur la séparation de l'outillage.

Le corps à partir duquel la division de l'outillage sera créée

Création du composant de division d'outillage

Je souhaite que les entités se situent au même niveau hiérarchique dans notre modèle et qu'elles fassent partie de la même arborescence globale. Je vais créer un composant à partir des éléments sélectionnés, et ce composant sera lié au modèle principal.

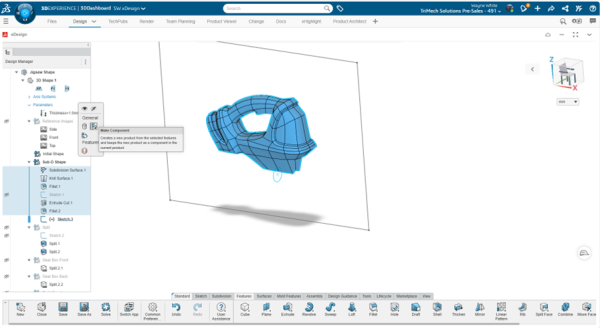

Créer un nouveau composant à partir d'une sélection

Ensuite, je crée un état primitif pour la géométrie externe de l'outillage. Un simple croquis, extrudé sur une certaine distance, suffira ici. Bien sûr, il serait possible de saisir des cotes précises, mais cela dépasse le cadre de notre travail d'aujourd'hui.

Configuration d'un corps pour la répartition de l'outillage

Utilisation de l'outil « Combiner »

Comme on peut le voir ci-dessous, l'outil « Combiner » est directement accessible dans l'onglet « Fonctions » de la barre d'actions. Il existe également d'autres moyens d'accéder à cette fonction, comme la touche « s » associée à la recherche de commandes.

La fonction de combinaison permet aux utilisateurs d'ajouter, de soustraire ou de déterminer les volumes communs pour créer un état combiné. Dans notre cas, nous souhaitons effectuer une soustraction, mais il existe de nombreux cas de figure où l'ajout ou l'utilisation de sélections communes serait pertinent. Même dans le cadre de la conception d'outils de moulage, l'ajout des entretoises, des canaux d'injection, des points d'injection et de diverses autres caractéristiques du moule pourrait probablement faire appel à différentes fonctions de combinaison.

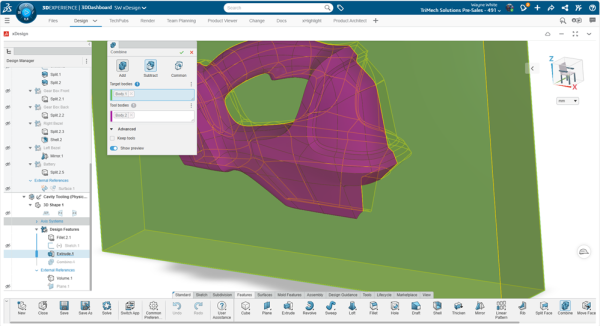

Utilisation de l'outil « Combine »

Finition du moule

Par défaut, la forme d'origine reste visible, bien qu'elle soit légèrement transparente. Cependant, nous souhaitons conserver la pièce modifiée tout en conservant les résultats de l'outil de combinaison sur le volume rectangulaire extrudé. En masquant le corps d'origine, nous pouvons voir l'effet de la combinaison avec l'option « soustraire ».

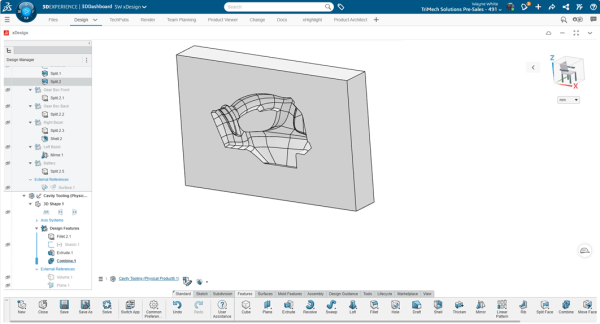

La moitié issue de la division de l'outillage

Dans le cadre de cet article, on comprend pourquoi les opérations booléennes sont pertinentes. Mais lorsqu’il s’agit de la fabrication de moules, le processus peut être itératif. Nous terminerons par une fonctionnalité bonus : l’analyse du dévers. En principe, cette analyse aurait dû être effectuée avant l’usinage, mais nous pouvons y recourir à tout moment pour déterminer si la partie gauche ou droite du moule se démoulera sans problème.

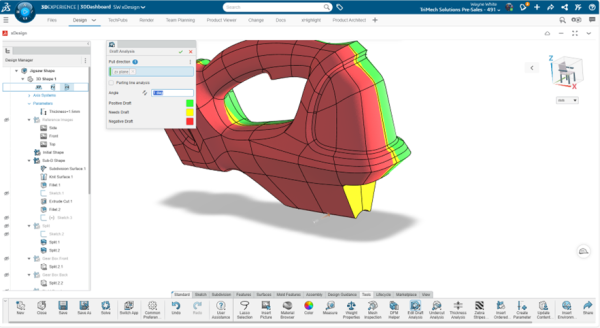

Résultats préliminaires de l'analyse du modèle « jigsaw »

Auparavant, travailler avec des pièces moulées et créer des divisions d'outillage était une tâche fastidieuse. Cependant, SOLIDWORKS xDesign met la puissance de l'outil « Combine » à votre disposition directement dans votre navigateur et vous permet de créer des modèles précis où que vous soyez.
