Liste de coupe SOLIDWORKS

Identifiants de la liste de coupe des soudures de SOLIDWORKS 2021

Propriétés de la liste de coupe de SOLIDWORKS 2021

À partir de SOLIDWORKS 2021, vous pouvez désormais générer des identifiants pour chaque élément de la liste de coupe d'une pièce soudée. Il s'agit d'un identifiant unique pour chaque élément de la liste de coupe dans le dossier de la liste de coupe d'une pièce. Pour activer cette fonction, cliquez sur Tools > Options > Document Properties > Weldments. Sous...

Lire la suite...

Les nomenclatures d'assemblage de SOLIDWORKS PDM 2021 prennent désormais en charge les éléments de la liste de coupe.

Nomenclature SOLIDWORKS PDM avec liste de coupe

À partir de SOLIDWORKS PDM 2021, les éléments de la liste de débit peuvent être affichés en tant qu'enfants de leurs fichiers de pièces dans n'importe quelle nomenclature, et pas seulement dans la liste de débit de la pièce ou dans les nomenclatures de soudure, comme c'était le cas jusqu'à SOLIDWORKS PDM 2020. Cela rend beaucoup plus...

Lire la suite...

SOLIDWORKS 2019 Configuration des listes de coupe pour les configurations

SOLIDWORKS 2019 offre désormais la possibilité de configurer les propriétés des listes de coupe. Cela peut être utilisé dans des scénarios où vous avez besoin de propriétés distinctes pour un élément de liste de coupe dans différentes configurations. Par exemple, vous avez " Cut-List-Item1 " avec deux configurations différentes. Cet élément de liste de coupe a différentes...

Lire la suite...

Utilisez l'option "Exclure de la liste de coupe" pour gérer les soudures modélisées de SOLIDWORKS.

L'une des pratiques les plus courantes que nous rencontrons lorsque nous discutons de la fonctionnalité des soudures avec des clients est l'utilisation de "soudures modélisées", qui sont des corps solides supplémentaires existant dans le fichier de soudure pour représenter la masse physique où une soudure existerait - généralement dans...

Lire la suite...

SOLIDWORKS 2018 Soudures Description de la boîte englobante Personnalisation de la propriété

Il est désormais possible de personnaliser la propriété Description de la liste de coupe par défaut pour un cadre d'encastrement de soudures de SOLIDWORKS 2018. La valeur Description par défaut est la même que celle des versions précédentes. Les corps en tôle auront automatiquement des propriétés Bounding Box ajoutées, y compris Description. Pour un corps solide ordinaire, vous...

Lire la suite...

Comment afficher les composants de sous-soudure de SOLIDWORKS dans une liste de coupe de dessin ?

Dans SOLIDWORKS, un modèle de soudure comprend généralement un grand nombre de composants qui apparaissent dans le tableau des listes de coupe. Pour réduire les lignes de la liste de coupe à un nombre gérable ou pour créer des sous-groupes pour le modèle, on peut regrouper les composants et les enregistrer sous...

Lire la suite...

Ajouter la propriété de la liste de débit SOLIDWORKS à tous les éléments de la liste de débit à la fois

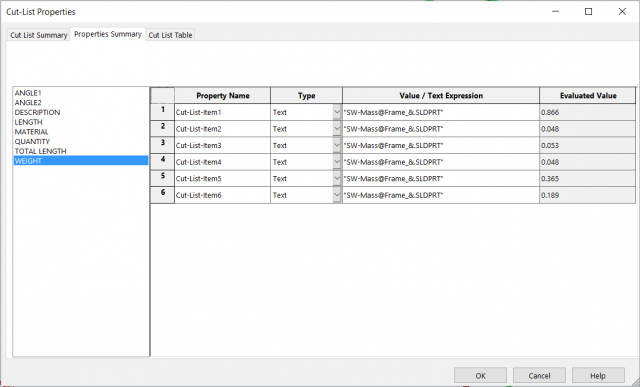

Lorsqu'une nouvelle propriété de liste de débit SOLIDWORKS est nécessaire dans plusieurs éléments de liste de débit, la fonction de soudure peut être utilisée pour ajouter la propriété à tous les éléments de liste de débit à la fois. Cliquez à droite sur l'élément soudé dans l'arbre de conception et sélectionnez Properties. Ajoutez le nom de...

Lire la suite...

Comment transférer les propriétés des matériaux d'un profilé de soudure SOLIDWORKS vers une pièce ?

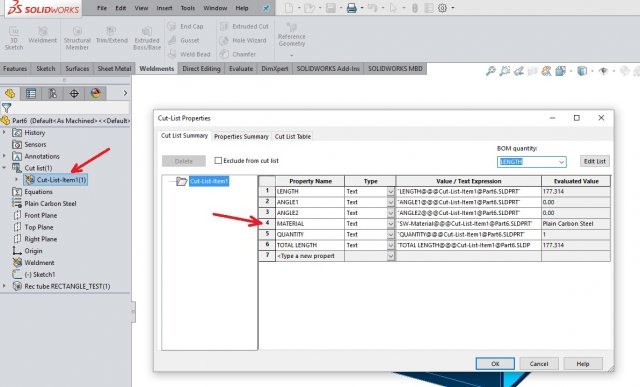

Saviez-vous qu'il est possible d'ajouter des propriétés matérielles aux profils de soudure personnalisés. Cela vous permet de transférer les propriétés des matériaux du profilé de soudure SOLIDWORKS au dessin de la pièce soudée. Si plus d'un profil est utilisé dans la conception, les membres de la soudure peuvent être définis...

Lire la suite...

Tri des listes de coupe dans SOLIDWORKS 2017

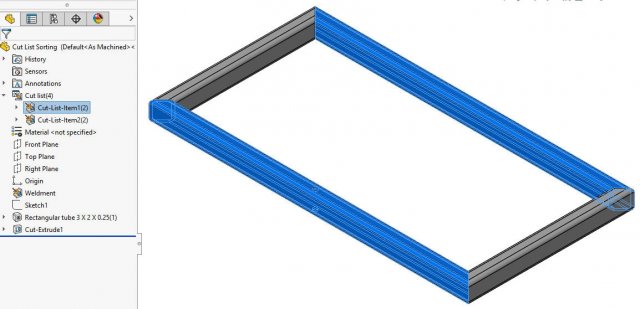

Dans les versions précédentes de SOLIDWORKS, les utilisateurs avaient un contrôle limité sur la façon dont ils pouvaient trier les composants du tableau de coupe. L'une de ces limitations était que, lorsque vous modifiez légèrement l'un des corps solides de votre pièce, il était affiché comme un composant distinct dans la liste de coupe.....

Lire la suite...
