Les performances des assemblages SOLIDWORKS se dégradent ? Localisez et supprimez les détails inutiles des fixations !

Parfois, après que l'assemblage a subi un développement considérable, ses performances ne sont plus aussi bonnes. Par exemple, le zoom, la rotation et le panoramique peuvent devenir d'une lenteur exaspérante. La taille des fichiers peut devenir excessive. Les longs temps de reconstruction peuvent entraîner une perte de productivité. Heureusement, il existe des moyens de diagnostiquer et de traiter cette maladie ! Par exemple, nous pouvons effectuer une vérification du nombre de triangles graphiques à l'aide de la visualisation d'assemblage.

Lesclients rencontrent souvent des problèmes lorsqu'ils incluent des fixations détaillées dans leurs assemblages. Par exemple, les fixations téléchargeables sont largement disponibles sous forme de modèles CAO auprès de divers fournisseurs. Par souci de réalisme, nombre d'entre elles sont modélisées avec des filets et/ou un lettrage en 3D (en relief ou en creux), ce qui ne manque pas d'améliorer leur apparence et leur réalisme. Sans aucun doute, ils sont superbes ! Mais attention...

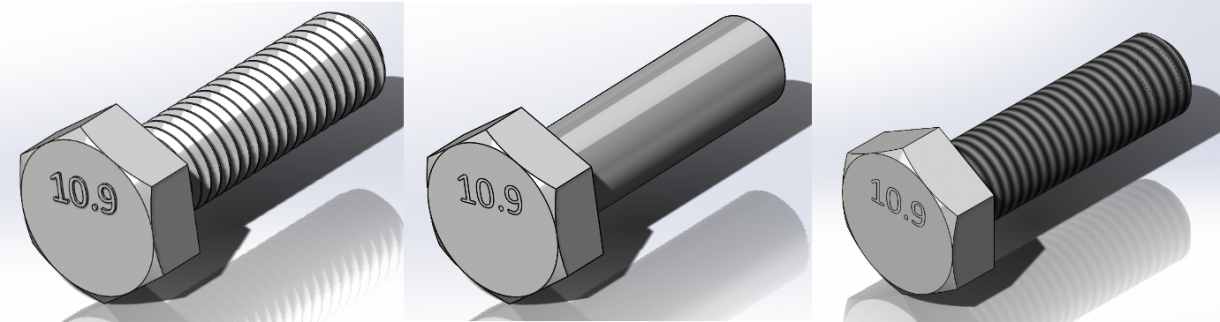

Filets modelés de la fixation vs. filets simplifiés vs. filets cosmétiques

...lors de l'utilisation d'un grand nombre d'attaches filetées dans un assemblage, SOLIDWORKS continue de régénérer les graphiques des filets pendant que nous naviguons dans l'assemblage, même si nous effectuons un zoom arrière si important que nous ne remarquons pas le détail. Pour confirmer si les fixations contribuent de manière importante à la dégradation des performances, nous pouvons vérifier le triangle graphique des quelques pièces les plus importantes dans l'évaluation des performances de l'assemblage, ou obtenir une liste complète en utilisant la visualisation de l'assemblage. Si cela est confirmé, il est peut-être temps de modifier les modèles d'attaches pour avoir des surfaces cylindriques lisses au lieu de surfaces hélicoïdales, et de supprimer les lettres en relief.

Améliorer les performances des fixations

Souvent, les modèles comprennent une géométrie de filetage créée par des fonctions telles que la fonction hélicoïdale "Cut-Sweep" ou "Thread". Pour améliorer les performances de l'assemblage,

1. Envisagez de simplifier la fixation en supprimant ces caractéristiques.
2. Nous pouvons également réaliser un bossage/base extrudé pour remplir les filets tout en conservant le diamètre principal du filet.
3. En outre, le lettrage 3D peut augmenter considérablement le nombre de triangles graphiques nécessaires pour afficher les courbes du lettrage. Les caractéristiques du lettrage 3D peuvent être supprimées, ou supprimées, ou recréées en tant que lettrage 2D en réutilisant l'esquisse du lettrage dans une caractéristique de ligne fractionnée avec l'option Projection.
4. Si un aspect filiforme est souhaité, appliquez alors l'annotationFil cosmétique pour les fils qui ne dégraderont pas les performances. Assurez-vous que vos paramètres indiquent les fils cosmétiques.

Autres problèmes de performance

Les fixations ne sont peut-être pas les seules responsables de la dégradation des performances des assemblages. Voici d'autres articles qui peuvent aider à simplifier et à gérer les modèles de fournisseurs importés :

• Comment améliorer les performances de SOLIDWORKS lorsque vous travaillez avec des modèles Vendor téléchargés ?
• How to Simplify SOLIDWORKS Parts and Assemblies to increase performance
• Utilisez la fonction " Defeature " de SOLIDWORKS pour supprimer les informations exclusives et réduire la taille des fichiers !
• SOLIDWORKS 2019 Avertissement lors de l'insertion de composants complexes

Javelin SOLIDWORKS Service grands assemblages

Notre service pour grands assemblages est personnalisé pour résoudre vos problèmes uniques de grands assemblages SOLIDWORKS. Des experts SOLIDWORKS certifiés analyseront vos modèles CAO, passeront en revue la configuration de votre système et étudieront la manière dont votre équipe travaille actuellement avec des assemblages complexes. Ils vous fourniront ensuite les paramètres, les techniques et les meilleures pratiques pour optimiser votre processus et accroître les performances de votre système et de votre équipe.
