Solution logicielle CAO/FAO complète
SolidCAM est une solution logicielle CAO/FAO complète et de premier ordre, parfaitement intégrée à SOLIDWORKS. Parmi les principaux avantages de l'intégration de SolidCAM à SOLIDWORKS, on peut citer :
- L'interface caractéristique de SOLIDWORKS grâce à une intégration transparente dans une seule fenêtre, avec une prise en charge complète des écrans 4K modernes
- Associativité totale: les parcours d'outils sont automatiquement mis à jour lorsque le modèle SOLIDWORKS est modifié
- SolidCAM fonctionne en mode Assemblage de SOLIDWORKS pour définir les dispositifs de fixation, l'outillage et les étaux
Rationalisez la programmation de vos machines CNC
Grâce à l'intégration dans une interface unique, toutes les opérations d'usinage peuvent être définies, calculées et vérifiées sans quitter l'environnement d'assemblage SOLIDWORKS.
Toutes les géométries 2D et 3D utilisées pour l'usinage sont entièrement associatives au modèle de conception SOLIDWORKS. Si vous apportez des modifications à votre modèle SOLIDWORKS, toutes vos opérations FAO seront automatiquement mises à jour.
SolidCAM + SOLIDWORKS s'adapte à tous les types de machines CNC et à toutes les applications. Cette solution CAO/FAO intégrée est proposée par SolidCAM sous forme d'offre groupée.
Démonstration
Qu'est-ce que SolidCAM ?
Vue d'ensemble
Des outils performants pour les programmeurs et opérateurs CNC
Dans de nombreux ateliers d'usinage, la programmation FAO et l'utilisation des machines à commande numérique sont souvent deux domaines très distincts. Les opérateurs de machines à commande numérique doivent posséder une connaissance approfondie de la configuration, de l'outillage et de la simulation.
Lorsque de légères modifications du code G s'imposent, comme la modification des conditions de coupe ou des décalages d'outils, les opérateurs doivent pouvoir effectuer ces changements rapidement. Cependant, ce processus implique souvent des allers-retours avec les programmeurs FAO, ce qui entraîne des retards dans le flux de travail.
C'est pourquoi SolidCAM a développé « Tools for Operators »: pour simplifier les processus en atelier et permettre aux opérateurs CNC expérimentés de comprendre facilement les données FAO et, si nécessaire, de modifier rapidement les paramètres d'usinage.
Dans un atelier d'usinage CNC classique utilisant SolidCAM, on trouve des postes pour les programmeurs FAO ainsi que des postes équipés de l'éditeur ou du simulateur SolidCAM for Operators. C'est le responsable de l'atelier qui décide s'il convient d'utiliser l'éditeur SolidCAM for Operators ou le simulateur SolidCAM for Operators.
Tout dépend s'ils souhaitent uniquement mettre à la disposition des opérateurs CNC des fonctionnalités de simulation ou leur offrir également des fonctionnalités d'édition. Pour plus d'informations, consultez le tableau comparatif détaillé.
Le personnel chargé de la FAO et de la CNC dans la plupart des ateliers d'usinage de taille moyenne et grande travaille à trois niveaux principaux :
Outils pour les programmeurs FAO
La solution FAO complète pour votre production, avec la technologie révolutionnaire iMachining, une prise en charge optimale des machines MillTurn et des machines à commande numérique de type suisse, le tout parfaitement intégré et entièrement associatif dans SOLIDWORKS, Solid Edge et Inventor.
Programmeur CAM
Capacités d'usinage de SolidCAM
La solution logicielle CAO/FAO intégrée de référence, capable de piloter les machines CNC de type « Mill-Turn » et « Swiss » les plus complexes
Fraisage 2,5D
Le module de fraisage 2,5D de SolidCAM offre l'interface la plus intuitive et la plus simple d'utilisation, parfaitement intégrée à SOLIDWORKS et Inventor. Associé aux dernières technologies en matière de parcours d'outils, le module de fraisage 2,5D de SolidCAM permet de créer les parcours d'outils de fraisage CNC 2,5D les plus rapides, les plus performants et les plus faciles à réaliser.
Modifiez facilement les pièces, les assemblages et la géométrie des esquisses pour définir vos opérations d'usinage CNC. Placez rapidement des dispositifs de fixation et des composants pour une visualisation complète.
AFRM
La fonction « Automatic Feature Recognition & Machining » (AFRM) de SolidCAM établit de nouvelles normes en matière d'automatisation de la programmation FAO, notamment :
- Reconnaissance de poche
- Chanfreinage et ébavurage
- Reconnaissance avancée des exercices
- Assistant de perçage SolidCAM
- Opérations par glisser-déposer
HSS : surfaçage à grande vitesse
SolidCAM HSS est un module d'usinage de surface à grande vitesse permettant un usinage fluide et performant de zones de surface localisées sur la pièce, y compris les contre-dépouilles.
SolidCAM HSS permet de sélectionner facilement les surfaces à usiner sans avoir à définir les limites, et prend en charge aussi bien les outils standard que les outils profilés.
Fraisage indexé à 4/5 axes
Dans les ateliers d'usinage d'aujourd'hui, il est courant de voir des machines CNC à 4 et 5 axes augmenter la cadence de production, en réduisant les temps de cycle et en permettant de fabriquer des pièces entièrement en un seul serrage. SolidCAM offre un moyen efficace et simple de programmer l'usinage sur plusieurs faces d'une pièce.
C'est dans l'usinage indexé à 4 ou 5 axes que SolidCAM excelle véritablement et que vous constaterez des améliorations spectaculaires dans votre flux de travail.
Usinage à grande vitesse (HSR et HSM)
Des stratégies d'usinage et de liaison uniques pour les parcours d'outils 3D à grande vitesse. Elles lissent les trajectoires des mouvements de coupe et des retraits, dans la mesure du possible, afin de maintenir un mouvement continu de la machine-outil – une condition essentielle pour conserver des vitesses d'avance plus élevées et éliminer les temps d'arrêt.
- L'usinage 3D atteint un tout nouveau niveau de fluidité, d'efficacité et d'intelligence.
- Les meilleurs parcours d'outils disponibles sur le marché pour les pièces 3D complexes, les pièces aérospatiales, les moules, les outils et les matrices.
SolidCAM THSR et THSM
Les modules Turbo 3D HSR (THSR) et Turbo 3D HSM (THSM) de SolidCAM sont des modules puissants d'ébauche à grande vitesse (HSR) et d'usinage à grande vitesse (HSM) qui permettent des calculs nettement plus rapides que les modules HSR / HSM classiques.
THSR et THSM proposent des stratégies d'usinage et de liaison uniques pour générer des trajectoires d'outils à grande vitesse. Le moteur de calcul 3 axes recalcule la trajectoire d'outil à une vitesse fulgurante. Son architecture 64 bits exploite pleinement tous les cœurs pour les calculs de trajectoire d'outil.
Fraisage simultané à 5 axes
Profitez des parcours d'outils d'usinage 5 axes les plus éprouvés du secteur, avec une interface conviviale, un contrôle des collisions et un contrôle optimal sur tous les aspects du parcours d'outil :
- Large gamme de stratégies de découpe simultanée 5X
- La découpe en suivant les contours génère un parcours d'outil qui épouse la forme naturelle de la pièce
- L'usinage de finition multi-surfaces consiste à maintenir l'outil perpendiculaire à la surface (ou avec un angle d'avance et de recul spécifié) afin d'obtenir une finition lisse
- Commande avancée de l'inclinaison de l'outil et commande directe de l'inclinaison latérale et des angles d'avance/retard
- Stratégies automatiques d'évitement des collisions qui vérifient chaque partie de l'outil et du porte-outil
- L'ébauche de reprise multiaxiale élimine efficacement les résidus de matière laissés par la fraise de plus grand diamètre utilisée précédemment
- Simulation réaliste en 3D de la machine avec contrôle complet des collisions et des limites d'axes
Sonde solide
Grâce aux palpeurs, la configuration de vos pièces CNC est simplifiée et ceux-ci permettent de contrôler la qualité des pièces usinées directement sur la machine. La programmation des cycles de palpage pour la définition des points d'origine et la vérification sur machine n'a jamais été aussi simple.
Les opérations de palpage de pièces pleines reposent sur la même géométrie que les opérations de fraisage 2,5D. L'interface utilisateur offre un contrôle total sur les tolérances, différentes options de tri et un aperçu rapide des mouvements du cycle.
- Définition d'Easy Home
- Vérification sur machine
- Assistance pour les systèmes de réglage d'outils
- Sélection facile des figures géométriques sur un modèle solide
- Prend en charge un large éventail de cycles de sondage
- Visualisation de tous les mouvements de l'outil de sondage
- Prise en charge de différents contrôleurs de sonde
Tournage
SolidCAM propose une suite complète de fonctions de tournage, dotée de parcours d'outils et de techniques performants, pour un tournage rapide et efficace avec protection des montages et des porte-outils.
Le module « Turning » de SolidCAM permet de réaliser des opérations avancées de tournage de profil en ébauche et en finition, et prend en charge les cycles de dressage, de rainurage, de filetage et de perçage.
- Les géométries et les profils de tournage peuvent être générés très rapidement, puis facilement adaptés ou modifiés pour la production
- La fonction « Aperçu machine » vous permet, de manière interactive et dans l'environnement de la machine, de contrôler et de vérifier votre configuration et la position de la machine à chaque étape de la programmation de la trajectoire d'outil, ce qui réduit au minimum les erreurs de programmation et de configuration.
- SolidCAM Turning prend en charge la plus large gamme de machines-outils, notamment les tours à 2 axes et les configurations à tourelles multiples, avec ou sans contre-broches
- Il est possible d'utiliser des plaquettes de tournage sur mesure et des plaquettes profilées à arêtes de coupe multiples

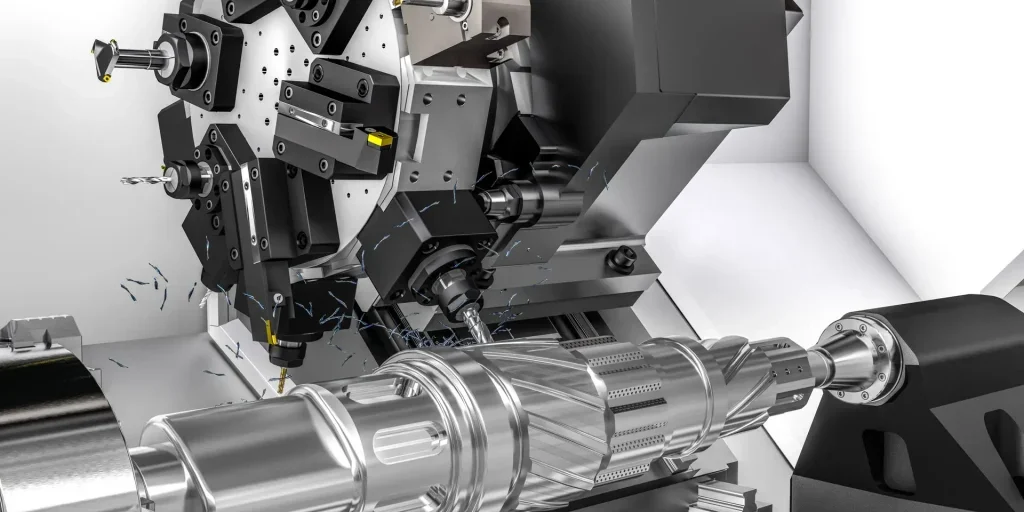

Usinage sur machine de tournage-fraisage
La solution complète pour les machines CNC de fraisage-tournage avancées à tourelles multiples et à broches multiples
Les centres d'usinage CNC modernes de type « mill-turn » sont conçus pour regrouper autant d'opérations de fraisage et de tournage que possible, afin de fabriquer des pièces avec une productivité maximale.
La programmation manuelle CNC de pièces complexes sur des machines sophistiquées, directement sur le panneau de commande de la machine, est – si tant est que cela soit humainement possible – improductive, source d'erreurs et coûteuse.
Usinage suisse
Programmation simplifiée pour les machines CNC suisses complexes à tourelles multiples et broches multiples
Les centres de tournage CNC suisses constituent une solution économique pour l'usinage de pièces petites, complexes et de haute précision. Ces machines de pointe acheminent la pièce à travers une douille de guidage et la usinent à l'aide d'outils linéaires ou à tourelle, le tout en un seul serrage. Les machines suisses effectuent plusieurs opérations simultanément, automatisant ainsi efficacement l'ensemble du processus d'usinage.
Programmeur CAM
SolidCAM iMachining
La technologie iMachining, exclusive et brevetée par SolidCAM, est une technologie de fraisage intelligent à grande vitesse qui génère des programmes CNC nettement plus rapides et plus sûrs pour l'usinage de pièces mécaniques, garantissant une réussite dès la première pièce tout en optimisant la durée de vie des outils.
Les fonctionnalités et les algorithmes d'iMachining vous permettent de réduire considérablement les temps de cycle et d'obtenir une durée de vie des outils inégalée, tout en vous garantissant des vitesses d'avance et des vitesses de rotation optimales dès la première utilisation, à chaque fois.
Augmentez vos bénéfices - Les avantages d'iMachining
Augmentez vos bénéfices en multipliant considérablement le rendement de vos machines grâce à des taux d'enlèvement de matière nettement améliorés :
- Usiner plus profondément en un nombre de passes nettement réduit
- Des avances et des vitesses parfaitement optimisées garantissent une efficacité maximale de la fraise
- L'usinage sur matière restante (usinage sur matière en stock) et les passes de finition éliminent les coupes à vide et les retraits d'outil inutiles, ce qui vous permet de ne couper QUE la matière restante
- Évitez les temps d'arrêt de vos machines : une usure moindre de vos machines CNC se traduit par une disponibilité accrue, une réduction des coûts de maintenance et une durée de vie prolongée des machines
- Évitez les coûteuses mises à niveau de vos machines-outils et l'achat de nouvelles machines à commande numérique : de nombreux utilisateurs satisfaits d'iMachining ont annulé leurs projets d'achat de nouvelles machines à commande numérique
Réduisez considérablement vos coûts d'outillage
Le module FAO révolutionnaire iMachining, entièrement intégré à SOLIDWORKS, vous permettra, à vous et à vos machines CNC, d'être plus rentables et plus compétitifs que jamais.
- La durée de vie moyenne des outils a été multipliée par cinq, voire plus
- Une profondeur de coupe totale permet d'utiliser l'outil dans son intégralité, et non pas uniquement sa partie inférieure
- Éliminez les coûts liés à l'outillage haut de gamme et spécialisé pour les matériaux durs
Réduisez vos temps d'usinage
Réduisez vos temps d'usinage grâce à la trajectoire d'usinage adaptative et à l'assistant technologique unique - La stratégie idéale :
- Les réglages automatiques et optimaux de l'avance et de la vitesse éliminent les longues recherches par essais et erreurs pour trouver les paramètres optimaux de la machine – Réussite dès la première pièce garantie.
- L'outil idéal, même pour les usineurs les plus chevronnés, pour obtenir un réglage parfait dès le premier essai ; quant aux usineurs moins expérimentés, iMachining les transformera en experts en un rien de temps.
Programmeur CAM
Modules iMachining
Témoignages de clients SolidCAM
« Cette approche réduit la courbe d'apprentissage pour les programmeurs, offre des capacités accrues d'édition et de manipulation géométrique au secteur de la fabrication et fournit un outil commun facilitant la collaboration entre les concepteurs et les opérateurs de machines. »
« Si des modifications sont apportées au niveau de la fabrication, elles sont automatiquement répercutées à la fois au niveau de la conception et de la fabrication, car SOLIDWORKS et SolidCAM sont entièrement associatifs. »
« L'approche intégrée facilite la discussion et la résolution des problèmes de fabrication, car tout le monde travaille avec le même modèle et le même logiciel de modélisation. Nous communiquons beaucoup plus efficacement sur les problèmes et les fonctionnalités grâce à ce système intégré. »
« L'approche intégrée présente de nombreux avantages, notamment un gain de temps, l'accès à un fichier de géométrie unique et une exploitation plus efficace et systématique des informations contenues dans nos données de conception. »
« SolidCAM est le couteau suisse de l'usinage. Grâce à ses modules dédiés à l'usinage 2,5D, 3D, simultané 5 axes et au fraisage rotatif, toutes les tâches d'usinage quotidiennes peuvent être réalisées rapidement, du schéma de perçage complexe à la roue à aubes 5 axes la plus exigeante. Il suffit de programmer la pièce, de la simuler, puis de lancer l'usinage. Le logiciel tient toutes ses promesses ! »
Outils pour les opérateurs de machines à commande numérique
Donnez à vos opérateurs CNC les moyens d'accélérer les réglages, l'édition et la simulation
Opérateurs de machines à commande numérique
Avantages de l'outil SolidCAM pour les opérateurs
Réduire au minimum le recours aux « essais à vide » : grâce à SolidCAM for Operators, parcourez pas à pas chaque mouvement du programme G-Code, ce qui permet de réduire le temps de configuration et le besoin de procéder à des « essais à vide » sur la machine à commande numérique.
Prévenir les dommages sur les machines et les outils CNC: les opérateurs ont accès à des simulations complètes, ce qui leur permet d'éviter les chocs ou les collisions imprévus.
Une efficacité optimale: les opérateurs peuvent effectuer des ajustements mineurs sans avoir à solliciter le programmeur FAO, qui est déjà occupé à programmer la pièce suivante.
Vue d'ensemble de la configuration: SolidCAM for Operators permet à l'opérateur de visualiser tous les détails de chaque opération, notamment les outils, la définition de la configuration, le serrage de la pièce brute, les décalages de la pièce et la simulation complète du processus.
Mode Édition
SolidCAM for Operators Editor permet à l'opérateur de la machine CNC d'ouvrir des pièces FAO existantes, créées par les programmeurs SolidCAM, de modifier les opérations si nécessaire (par exemple, modifier le pas de coupe ou ajuster les vitesses et les avances d'outils), de recalculer, de simuler, puis de post-traiter le nouveau code G, directement depuis la machine CNC.
Mode simulateur
Le simulateur SolidCAM for Operators ne dispose d'aucune fonctionnalité d'édition de pièces FAO. Il permet à l'opérateur CNC de consulter la liste du tableau d'outils avec tous les détails, de comprendre le serrage et les décalages de la pièce, et de visualiser la simulation de la pièce FAO avant d'exécuter le code G sur la machine CNC.
Opérateurs de machines à commande numérique
SolidCAM Matrix
Comparaison des fonctionnalités de SolidCAM pour les opérateurs CNC - Editor/Editor LT vs Simulator
| Fonctionnalité | RÉDACTEUR | RÉDACTEUR LT | SIMULATEUR |
|---|---|---|---|
| Consultez le modèle, y compris les éléments fixes et l'emplacement des décalages de travail | ● | ● | ● |
| Consultez le tableau des outils dans son intégralité | ● | ● | ● |
| Afficher toutes les opérations d'usinage, les données et les géométries définies | ● | ● | ● |
| Afficher les conditions de coupe pour chaque opération | ● | ● | ● |
| Simuler intégralement le processus d'usinage | ● | ● | ● |
| Modifier les données d'outil et les conditions de coupe | ● | ● | |
| Opérations de calcul | ● | ● | |
| Régénérer le G-Code après les modifications | ● | ● | |
| Modifier les données opérationnelles | ● | ||
| Modifier la définition de la configuration | ● |
