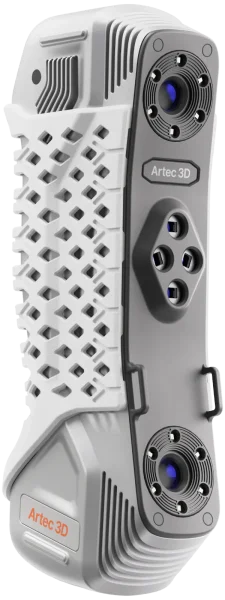

Qu'est-ce que l'Artec Point ?
Scanner laser 3D portable de qualité métrologique. L'Artec Point capture rapidement les surfaces complexes, même celles présentant des surfaces noires ou brillantes, avec une précision pouvant atteindre 0,02 mm pour le contrôle qualité.
Comment cela fonctionne-t-il ?
Grâce à sa précision exceptionnelle, à son suivi fiable et à ses modes dédiés aux géométries complexes, le scanner 3D Artec Point permet de capturer des données métrologiques haute résolution sur lesquelles vous pouvez compter.
Alternez entre les modes « grille », « parallèle » et « laser unique » pour optimiser les résultats, et utilisez des caméras HD fixées à un angle de vision prononcé pour capturer des images dans des espaces restreints. Doté d'un châssis métallique à la fois léger et robuste, l'Artec Point est également polyvalent et s'adapte aux environnements industriels exigeants.
Fonctionnalités d'Artec Point
Précision de niveau métrologique
Artec Point capture les surfaces complexes avec une précision et une répétabilité exceptionnelles, fournissant systématiquement des données de haute qualité pour la métrologie industrielle.
Incroyablement facile à utiliser
La plupart des fonctions principales d'Artec Point peuvent être exécutées à l'aide de quatre boutons facilement accessibles que les utilisateurs peuvent configurer pour optimiser l'efficacité de leur flux de travail.
Suivi constant
Capturez des objets à une fréquence pouvant atteindre 120 images par seconde pour un suivi qui reste parfaitement verrouillé sur les objets, garantit l'intégralité de vos données et rend Artec Point extrêmement simple d'utilisation.
Mode adaptatif pour les surfaces difficiles
Passez d'un mode à l'autre pour obtenir les meilleurs résultats : une grille à haute vitesse, des lasers parallèles pour la capture de géométries complexes, et un seul laser pour les géométries difficiles à détecter, comme les trous profonds.
Agrandissez l'image pour la voir de plus près
Zoomez pour agrandir les surfaces jusqu'à 8 fois et obtenir une couverture complète du scan, permettant de repérer les moindres détails qui pourraient passer inaperçus au premier coup d'œil.
Large champ de vision
Le scanner laser 3D Artec Point dispose d'une vaste zone de numérisation qui lui permet de capturer des objets de grande taille tout en gardant les cibles dans son champ de vision, pour une numérisation 3D fluide et ultra-rapide.
Fonctionnalités d'Artec Point
Certifié ISO et VDI/VDE
La haute précision et la répétabilité d'Artec Point sont certifiées ISO et VDI/VDE ; vous pouvez donc l'utiliser pour des applications métrologiques avancées, avec l'assurance d'obtenir des résultats immédiats et fiables.
Grâce à son interface intuitive et à son suivi ultra-précis, Artec Point vous garantit des résultats reproductibles, quel que soit le niveau de compétence de l'opérateur, sans qu'il soit nécessaire de régler les paramètres
Une fabrication robuste
Grâce à son châssis ultra-léger et à son design ergonomique, l'Artec Point peut facilement être utilisé d'une seule main et incliné pour numériser sous, derrière ou dans des zones apparemment inaccessibles.
Doté d'un boîtier métallique offrant une bonne prise en main, le scanner 3D Artec Point est idéal pour les applications de métrologie industrielle où la durabilité est essentielle.
Visualisation en temps réel
Le radar 3D intuitif d'Artec Studio, doté d'un système de code couleur, fournit aux utilisateurs les informations nécessaires pour adapter leur technique de numérisation en temps réel, afin d'obtenir une capture optimale des données.
Divisez les numérisations en sections, détectez les défauts grâce à la carte de comparaison 3D d'Artec Studio et assurez-vous que les produits sont conformes aux normes grâce à la fonction intuitive de contrôle des tolérances.
Modes de numérisation
Les trois modes d'Artec Point vous permettent de passer, d'un simple clic, de la numérisation rapide de grands objets à la capture de détails complexes, puis à la numérisation de trous profonds.
- Balayage ultra-rapide : 17 lasers bleus croisés
- Balayage ultra-précis : 7 lignes laser bleues parallèles
- Balayage en profondeur : 1 seule ligne laser bleue
Spécifications
Consultez les caractéristiques techniques de l'Artec Point
| Résolution et précision | |
|---|---|
| Résolution, jusqu'à | 0,02 mm |
| Précision, jusqu'à | 0,02 mm |
| Précision 3D sur la distance, jusqu'à | 0,015 mm + 0,035 mm/m (0,0006 pouce + 0,0014 pouce/pied) 0,015 mm + 0,015 mm/m avec le kit de métrologie Artec (0,0006 pouce + 0,0006 pouce/pied) |
| Portée de détection | |
|---|---|
| Dimensions de l'objet ou de la zone à numériser | S–L |
| Distance de travail | > 300 mm |
| Champ de vision linéaire (H × L) à la portée maximale | Jusqu'à 700 × 600 mm |
| Profondeur de champ | 550 mm |
| Vitesse | |
|---|---|
| Taux de reconstruction 3D pour la fusion en temps réel, jusqu'à | 120 images par seconde |
| Vitesse d'acquisition des données, jusqu'à | 2,8 millions de mesures par seconde |
| Modes de numérisation | |
|---|---|
| Numérisation ultra-rapide | 17 faisceaux laser bleus entrecroisés |
| Balayage ultra-fin | 7 lignes laser bleues parallèles |
| Numérisation de trous profonds | 1 ligne laser bleue |
| Matériel informatique | |
|---|---|
| Type de scanner | Portable |
| Source d'alimentation | Adaptateur secteur, 24 V |
| Interface | USB 3.0 |
| Source de lumière structurée 3D | Laser bleu de classe II (sans danger pour les yeux) |
| Dimensions H × P × L | 203 × 80 × 44 mm |
| Poids | 0,57 kg |
| Garantie | 1 an |
| Compatibilité | |
|---|---|
| Systèmes d'exploitation pris en charge | Windows 10, 11 |
| Paramètres recommandés pour l'ordinateur | Processeur Intel à 8 cœurs, 16 threads, cadence de 2,6 GHz ou plus, 64 Go de RAM ou plus, carte graphique avec 8 Go de mémoire vidéo |
| Configuration minimale requise pour l'ordinateur | Processeur Intel à 8 cœurs, 16 threads, cadence de 2,6 GHz ou plus, 32 Go de RAM ou plus, carte graphique avec 4 Go de mémoire vidéo |
| Formats de sortie | |
|---|---|
| maillage 3D | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB |
| CAO | STEP, IGES, X_T |
| Dimensions | CSV, DXF, XML |
Logiciel
Logiciel révolutionnaire de numérisation 3D et de traitement des données
La création de chefs-d'œuvre de numérisation 3D nécessite un logiciel intelligent et puissant pour capturer, traiter, analyser et modifier les données. Désormais, tout le monde peut obtenir des résultats professionnels grâce au logiciel de numérisation 3D le plus complet et le plus simple du marché.
- Interfaceconviviale et intuitive pour une numérisation 3D fluide et guidée par des experts.
- Processus de démarrage rapide et facile. Pas d'exigences particulières en matière de positionnement, il suffit de pointer et de tirer
- Le logiciel Artec Studio est compatible avec les tablettes ainsi qu'avec les capteurs 3D, et avec le pack batterie pour le scanner 3D, vous pouvez facilement créer des scans professionnels à tout moment et n'importe où.
- Obtenez des numérisations de haute qualité à chaque fois grâce à un système de suivi intelligent qui garantit le déplacement correct du scanner et la capture des objets.
- Arrêtez ou mettez en pause la numérisation et reprenez exactement là où vous vous êtes arrêté, grâce à la fonction intelligente d'auto-continuation.
fonction d'auto-continuation - Obtenez des résultats aussi bons en mode manuel qu'en mode Autopilote.
Capturer des données est facile avec un scanner 3D Artec
Un processus automatique en trois étapes utilisant un logiciel avancé
1. Scanner l'objet
Pas besoin de préparer votre objet à l'avance, il suffit de pointer le scanner 3D et de prendre des photos en mode automatique.
2. Fusionner et optimiser
Optimisez la taille de votre fichier final en réduisant le nombre de polygones de millions à des milliers tout en conservant la haute qualité du maillage.
3. Mesurer
Effectuez des mesures et des analyses, puis exportez les résultats vers divers logiciels de CAO, notamment SOLIDWORKS.
Foire aux questions sur Artec Point
Oui, l'Artec Point est un scanner 3D à repères. Cela signifie que, pour obtenir les meilleurs résultats, les utilisateurs devront fixer des repères sur tout objet qu'ils souhaitent numériser. Mais une fois l'étalonnage effectué, le processus est identique à celui des autres scanners 3D Artec : il suffit de numériser et de traiter les données de numérisation dans Artec Studio.
