SOLIDWORKS 2020 Relation de continuité de torsion (G3)

SOLIDWORKS 2020 ajoute une relation d'esquisse supplémentaire pour assurer la continuité de torsion (G3) entre les cannelures et toute autre entité d'esquisse dans une esquisse 2D. La relation de torsion s'applique aux splines et à l'une de ces entités d'esquisse :

• Cannelure
• Arc
• Arc conique ou elliptique
• Modélisation d'arêtes linéaires, circulaires, coniques, paraboliques, elliptiques ou à base de splines.

La continuité d'une surface est décrite par le terme "G", qui signifie "géométrie" et qui se rapporte à la façon dont les faces de la surface se rencontrent et se transforment.

Dans cet exemple, nous avons une esquisse avec deux arcs sur les côtés et une spline qui les relie en haut. Des peignes de courbure seront ajoutés pour aider à visualiser la façon dont la transition s'effectue.

Entités d'esquisse SOLIDWORKS

G0 - Continuité

Cela représente une géométrie connectée avec une relation de coïncidence, mais il peut y avoir une arête vive.

Esquisse SOLIDWORKS avec relation de coïncidence

G1 - Continuité + Tangence

Cela représente une géométrie connectée et ajoute une relation tangente. La transition entre les entités de l'esquisse peut sembler fluide, mais les peignes de courbure montrent une autre histoire. Les valeurs de courbure au point de connexion ne correspondent pas. Si nous extrudons une surface et activons les bandes zébrées, les faces qui se rejoignent ne semblent plus lisses. Vous verriez également cela dans la vie réelle avec une surface polie sous des lumières.

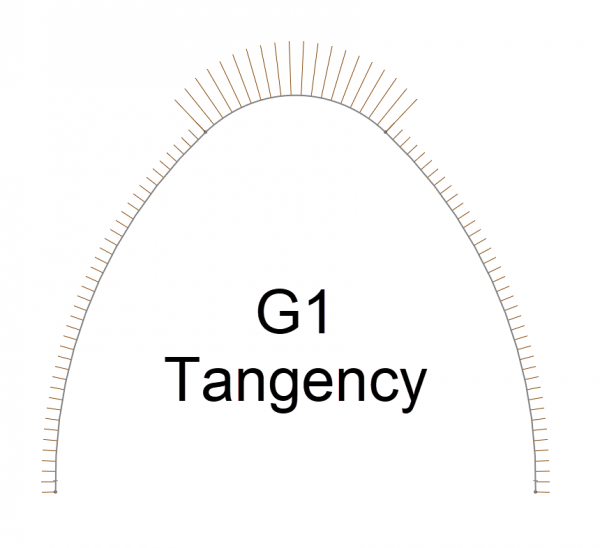

SOLIDWORKS Sketch avec relation de tangente

Bandes zébrées SOLIDWORKS pour la relation tangente

G2 - Continuité + Tangence + Courbure

L'ajout d'une relation supplémentaire "Equal Curvature" améliore la transition en faisant correspondre les valeurs de courbure au point de contact. Les rayures zébrées montrent une surface beaucoup plus propre. Pourtant, vous pouvez toujours distinguer l'endroit où les faces se rencontrent. Dans ce cas, nous avons des arcs qui ont la même courbure tout au long de leur parcours et qui doivent ensuite passer assez rapidement à la courbure supérieure de la spline.

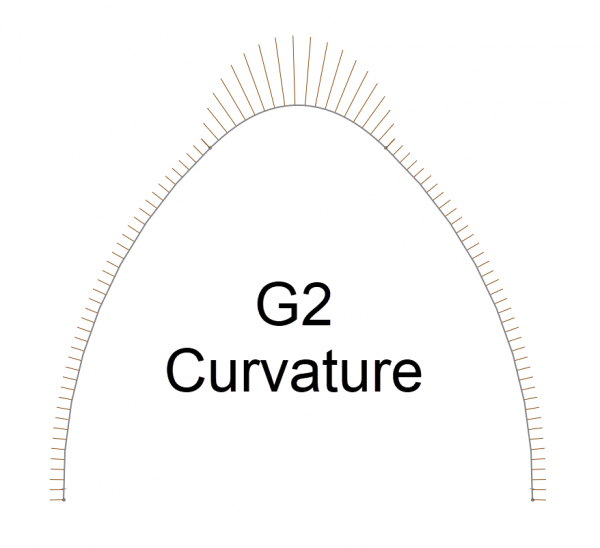

Esquisse SOLIDWORKS avec relation de courbure égale

SOLIDWORKS - Bandes zébrées pour une relation de courbure égale

NOUVEAU ! G3 - Continuité + Tangence + Courbure + Torsion

SOLIDWORKS 2020 ajoute une nouvelle relation d'esquisse de continuité de torsion qui assure une continuité G3 entre les géométries. Elle contribue essentiellement au taux de changement de courbure pour équilibrer la transition et générer une surface encore plus lisse.

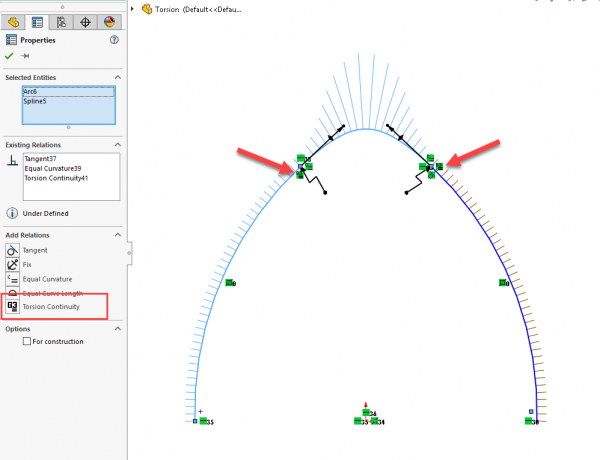

Relation de continuité de la torsion dans SOLIDWORKS

Esquisse SOLIDWORKS avec relation de continuité de torsion

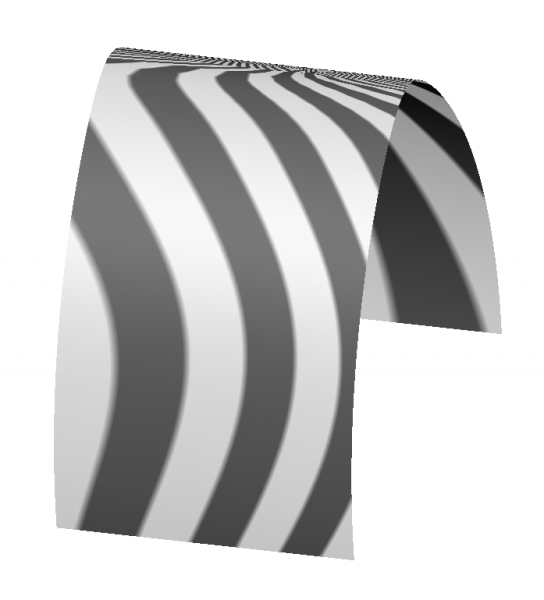

Les bandes zébrées de SOLIDWORKS pour la relation de continuité de la torsion
